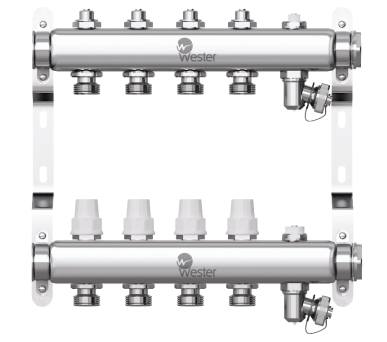

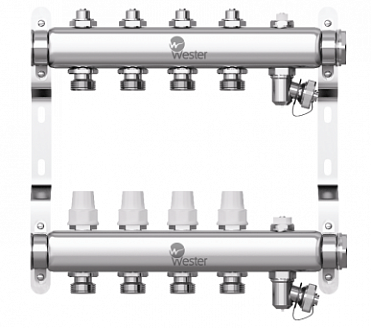

Коллекторы Wester W903

Коллекторы Wester W903 из нержавеющей стали с регулирующими вентилями и запорными клапанами предназначены для оптимизации и контроля распределения теплоносителя в системах радиаторного отопления и подогрева пола.
Поставляются с расходомерами в предварительно собранном виде. Укомплектованы кронштейнами для крепления в распределительном шкафу или на стене, воздухоотводчиками для удаления воздуха и дренажными кранами для операций заполнения/слива системы. На подающем коллекторе установлены регулирующие вентили, на коллекторе обратки установлены запорные клапаны.

Инструкция по эксплуатации и паспорт коллектора в сборе W903

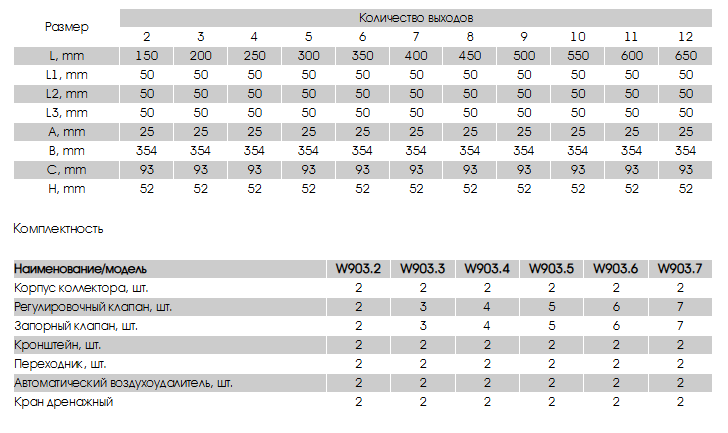

Характеристика

Количество выходов, шт.	от 2 до 12
Рабочая среда	вода/вода с содержанием гликоля
Максимальное процентное содержание гликоля	45%
Рабочая температура, вода	+5...110°С
Рабочая температура, вода с содержанием гликоля	+5...110°С
Максимальное рабочее давление, бар	10
Основные присоединительные размеры	1"
Межосевое расстояние, мм	200
Присоединение отводов	3/4" евроконус
Коэффициент пропускной способности запорного клапана Kvs, м3/час	2,6
Коэфф.  пропускной способности регулировочного клапана при количестве оборотов от полного закрытия Kvs, м3/час
1	0,49
2	1,21
3	1,94
4 (полное открытие)	2,60
Материал корпуса коллектора	Нержавеющая сталь AISI304
