Ключевые преимущества дискового поворотного затвора

Затвор дисковый Ридан обладает рядом преимуществ:

• Герметичность класса А — затвор дисковый поворотный соответствует ГОСТ 9544 класс А, что означает полное отсутствие протечек в положении «закрыто» .
• Универсальность управления — доступны исполнения: затвор дисковый с ручкой (для DN40–DN150), затвор дисковый с редуктором (для DN200–DN600) и дисковый затвор электропривод для автоматизации.
• Два типа корпуса — затвор дисковый межфланцевый с центрирующими проушинами для стандартного монтажа и с резьбовыми проушинами для упрощенной центровки.
• Ресурс и надежность — срок службы 10 лет, назначенный ресурс 2500 циклов при соблюдении условий эксплуатации .

Принцип работы дискового поворотного затвора

Затвор дисковый работает по принципу поворота диска вокруг своей оси. В положении «открыто» диск устанавливается вдоль потока среды, обеспечивая минимальное гидравлическое сопротивление. Перекрытие потока происходит при повороте диска на 90° поперек потока — герметичность обеспечивается контактом края диска с деформируемым седловым уплотнением.

Промежуточные положения диска создают регулирующий эффект: пропускная способность Kv изменяется в зависимости от угла поворота, что позволяет использовать затвор дисковый поворотный ручной для дросселирования.

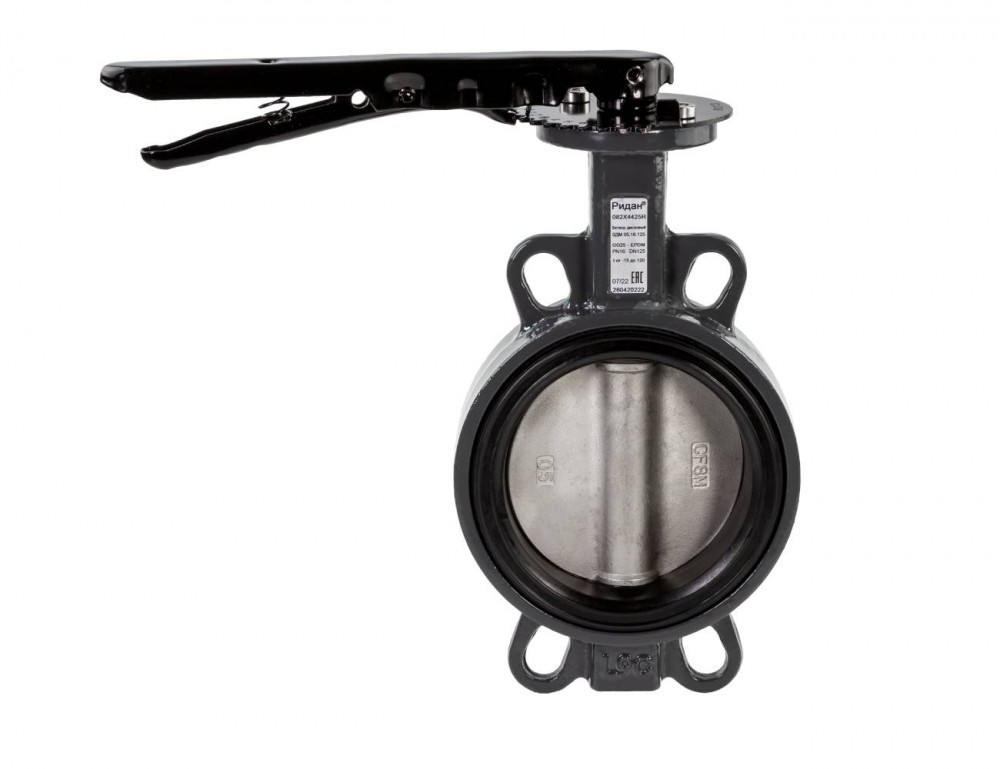

Затворы дисковые ЗДМ PN16 с рукояткой, корпус с центрирующими проушинами

Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).

Основные характеристики:

• Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
• Диапазон номинальных диаметров: DN40– DN300.
• Тип присоединения к трубопроводу: межфланцевый.
• Тип корпуса: с центрирующими проушинами.
• Номинальное давление: PN16.
• Диапазон рабочих температур: от –15 до 120°С.
• Диапазон температур окружающей среды: от –15 до +70 °С.
• Герметичность затвора: класс А по ГОСТ 9544.
• Пробное (испытательное) давление: 24 бар.

Затворы дисковые ЗДМ PN25 с рукояткой, корпус с центрирующими проушинами

Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).

Основные характеристики:

• Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %;
• Диапазон номинальных диаметров: DN50 – DN300;
• Тип присоединения к трубопроводу: межфланцевый;
• Тип корпуса: с центрирующими проушинами;
• Номинальное давление: PN25;
• Диапазон рабочих температур: от –15 до 120 °С;
• Диапазон температур окружающей среды: от –15 до +70 °С;
• Герметичность затвора: класс А по ГОСТ 9544;
• Пробное (испытательное) давление:1,5PN.

Затворы дисковые ЗДМ PN16 с ручным редукторным приводом, корпус с центрирующими проушинами

Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).

Основные характеристики:

• Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
• Диапазон номинальных диаметров: DN40– DN600.
• Тип присоединения к трубопроводу: межфланцевый.
• Тип корпуса: с центрирующими проушинами.
• Номинальное давление: PN16.
• Диапазон рабочих температур: от –15 до 120°С.
• Диапазон температур окружающей среды: от –15 до +70 °С.
• Герметичность затвора: класс А по ГОСТ 9544.
• Пробное (испытательное) давление: 24 бар.

Затворы дисковые ЗДМ PN25 с ручным редукторным приводом, корпус с центрирующими проушинами

Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).

Основные характеристики:

• Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %;
• Диапазон номинальных диаметров: DN50– DN300;
• Тип присоединения к трубопроводу: межфланцевый;
• Тип корпуса: с резьбовыми проушинами;
• Номинальное давление: PN25;
• Диапазон рабочих температур: от –15 до 120°С;
• Диапазон температур окружающей среды: от –15 до +70 °С;
• Герметичность затвора: класс А по ГОСТ 9544;
• Пробное (испытательное) давление: 1,5PN.

Затворы дисковые ЗДМ с электрическим приводом, корпус с центрирующими проушинами

Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).

Основные характеристики:

• Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
• Диапазон номинальных диаметров: DN40 – DN600.
• Тип присоединения к трубопроводу: межфланцевый.
• Тип корпуса: с центрирующими проушинами.
• Номинальное давление: PN16.
• Диапазон рабочих температур: от –15 до 120°С.
• Диапазон температур окружающей среды: от –15 до +70 °С.
• Герметичность затвора: класс А по ГОСТ 9544.
• Пробное (испытательное) давление: 24 бар.

Затворы дисковые ЗДМ PN16 с рукояткой, корпус с резьбовыми проушинами

Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).

Основные характеристики:

• Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
• Диапазон номинальных диаметров: DN40– DN600.
• Тип присоединения к трубопроводу: межфланцевый.
• Тип корпуса: с резьбовыми проушинами.
• Номинальное давление: PN16.
• Диапазон рабочих температур: от –15 до 120 °С.
• Диапазон температур окружающей среды: от –15 до +70 °С.
• Герметичность затвора: класс А по ГОСТ 9544.
• Пробное (испытательное) давление: 24 бар.

Затворы дисковые ЗДМ PN25 с рукояткой, корпус с резьбовыми проушинами

Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).

Основные характеристики:

• Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %;
• Диапазон номинальных диаметров: DN50 – DN300;
• Тип присоединения к трубопроводу: межфланцевый;
• Тип корпуса: с резьбовыми проушинами;
• Номинальное давление: PN25;
• Диапазон рабочих температур: от –15 до 120 °С;
• Диапазон температур окружающей среды: от –15 до +70 °С;
• Герметичность затвора: класс А по ГОСТ 9544;
• Пробное (испытательное) давление: 1,5PN.

Затворы дисковые ЗДМ PN16 с ручным редукторным приводом, корпус с резьбовыми проушинами

Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).

Основные характеристики:

• Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
• Диапазон номинальных диаметров: DN40– DN600.
• Тип присоединения к трубопроводу: межфланцевый.
• Тип корпуса: с резьбовыми проушинами.
• Номинальное давление: PN16.
• Диапазон рабочих температур: от –15 до 120 °С.
• Диапазон температур окружающей среды: от –15 до +70 °С.
• Герметичность затвора: класс А по ГОСТ 9544.
• Пробное (испытательное) давление: 24 бар.

Затворы дисковые ЗДМ PN25 с ручным редукторным приводом, корпус с резьбовыми проушинами

Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).

Основные характеристики:

• Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %;
• Диапазон номинальных диаметров: DN50– DN300;
• Тип присоединения к трубопроводу: межфланцевый;
• Тип корпуса: с резьбовыми проушинами;
• Номинальное давление: PN25;
• Диапазон рабочих температур: от –15 до 120°С;
• Диапазон температур окружающей среды: от –15 до +70 °С;
• Герметичность затвора: класс А по ГОСТ 9544;
• Пробное (испытательное) давление: 1,5PN.

Затворы дисковые ЗДМ с электрическим приводом, корпус с резьбовыми проушинами

Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).

Основные характеристики:

• Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %.
• Диапазон номинальных диаметров: DN40– DN600.
• Тип присоединения к трубопроводу: межфланцевый.
• Тип корпуса: с резьбовыми проушинами.
• Номинальное давление: PN16.
• Диапазон рабочих температур: от –15 до 120 °С.
• Диапазон температур окружающей среды: от –15 до +70 °С.
• Герметичность затвора: класс А по ГОСТ 9544.
• Пробное (испытательное) давление: 24 бар.

Затворы дисковые стальные ЗДМ 2WH PN25 с рукояткой

Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).

Дисковый затвор имеет ДВОЙНОЙ ЭКСЦЕНТРИСИТЕТ, благодаря чему достигается минимальное трение уплотнительных поверхностей. Сокращается износ, повышается срок службы.

Основные характеристики:

• ДВОЙНОЙ ЭКСЦЕНТРИСИТЕТ
• Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %;
• Диапазон номинальных диаметров: DN50 – DN80;
• Тип присоединения к трубопроводу: межфланцевый;
• Номинальное давление: PN25;
• Диапазон рабочих температур: от –29 до 425°С;
• Диапазон температур окружающей среды: от –29 до +70 °С;
• Герметичность затвора: класс А по ГОСТ 9544;
• Пробное (испытательное) давление: 1,5PN.

Затворы дисковые стальные ЗДМ 2WG PN25 с ручным редукторным приводом

Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).

Дисковый затвор имеет ДВОЙНОЙ ЭКСЦЕНТРИСИТЕТ, благодаря чему достигается минимальное трение уплотнительных поверхностей. Сокращается износ, повышается срок службы.

Основные характеристики:

• ДВОЙНОЙ ЭКСЦЕНТРИСИТЕТ;
• Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %;
• Диапазон номинальных диаметров: DN100 – DN600;
• Тип присоединения к трубопроводу: межфланцевый;
• Номинальное давление: PN25;
• Диапазон рабочих температур: от –29 до 425 °С;
• Диапазон температур окружающей среды: от –29 до +70 °С;
• Герметичность затвора: класс А по ГОСТ 9544;
• Пробное (испытательное) давление: 1,5PN.

* Использованы материалы веб-сайта www.ridan.ru
