Фильтры сетчатые Ридан ФСФ

Ключевые преимущества сетчатого фильтра

Линейка фильтров сетчатых фланцевых с корпусом из чугуна (PN16) или углеродистой стали (PN25) обладает рядом эксплуатационных преимуществ :

• Надежная очистка: Фильтрующий элемент выполнен из нержавеющей стали (AISI 201/304), что обеспечивает коррозионную стойкость и долговечность. Сетчатый фильтр из нержавеющей стали внутри чугунного или стального корпуса гарантирует чистоту среды без риска вторичных загрязнений.
• Удобство обслуживания: Конструкция предусматривает наличие сливной пробки в крышке. Фильтр сетчатый с пробкой позволяет сливать взвеси и очищать сетку без демонтажа корпуса из трубопровода.
• Универсальность монтажа: Фланцевое присоединение (по ГОСТ 33259) обеспечивает надежный и герметичный стык на трубопроводах любого диаметра.
• Защита от магнитных примесей: Возможность оснащения фильтра сетчатого магнитной вставкой расширяет функционал устройства, позволяя улавливать не только крупные взвеси, но и ферромагнитные частицы.

Принцип работы сетчатого фильтра

Сетчатый фильтр для очистки функционирует по простому и надежному принципу: поток воды проходит через ячейки фильтрующего элемента, очищаясь от механических взвесей. Конструкция фильтра косого сетчатого (Y-образная форма) и порядок его установки предполагают заполнение отстойника фильтра механическими частицами, которые оседают под действием гравитации.

Вода поступает в корпус, проходит сквозь сетку из нержавейки, которая задерживает все частицы крупнее размера ячейки, и выходит очищенной к оборудованию. При этом фильтр сетчатый грубой очистки (класс фильтрации 420–1190 мкм) не создает значительного гидравлического сопротивления на прямом потоке, что подтверждается паспортными значениями пропускной способности Kvs.

Если в фильтр установлена магнитная вставка, то сетчатый фильтр дополняется функцией магнитной сепарации: металлическая стружка и окалина, имеющие магнитные свойства, притягиваются к магнитам и удерживаются в отстойной зоне, не попадая в поток и не забивая сетку.

При интеграции фильтра сетчатого фланцевого в проект инженеру необходимо учитывать ряд параметров, среди которых:

• Диаметр и пропускная способность: Номинальный диаметр выбирается равным диаметру трубопровода. Пропускная способность Kvs указывается для полностью чистого фильтрующего элемента и позволяет рассчитать потери давления в системе.
• Потери давления: По мере загрязнения сетки гидравлическое сопротивление растет. Фильтр необходимо очистить, если потери давления становятся значительными — этот момент проектировщики закладывают в регламент технического обслуживания.
• Монтажные размеры: В паспорте изделия указаны присоединительные размеры, количество отверстий и межцентровые расстояния, что критично для проектирования узлов обвязки.

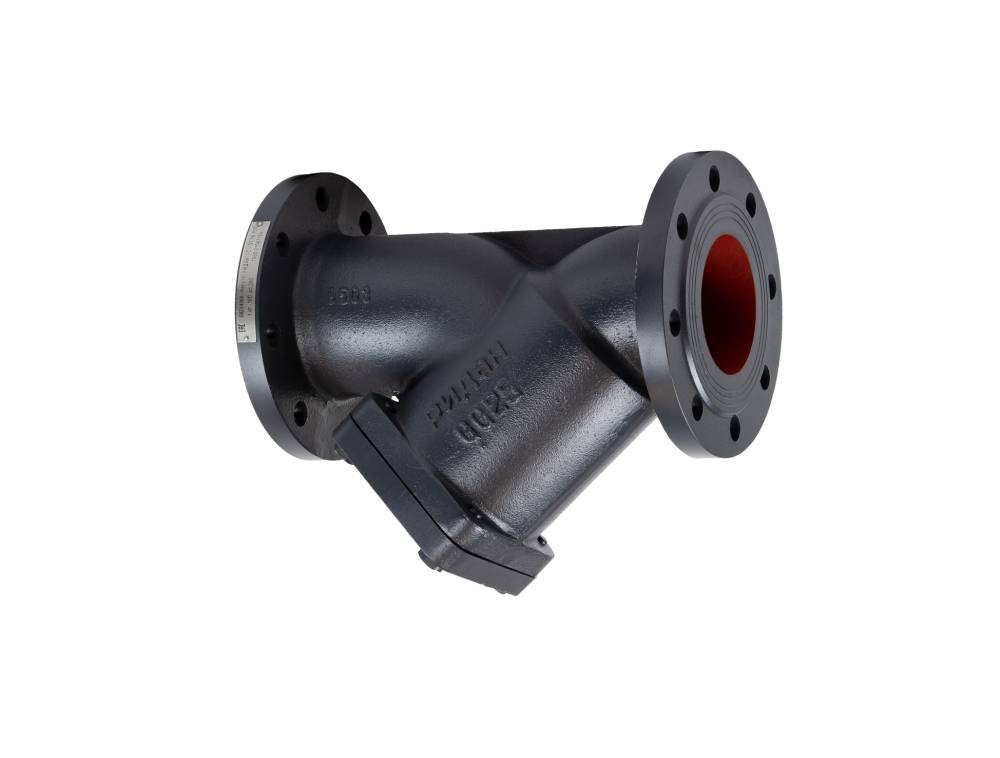

Фильтр сетчатый Ридан ФСФ PN16 чугунный

Фильтр сетчатый Ридан ФСФ PN16 чугунный - Предназначен для установки перед регулирующей арматурой, расходомерами, насосами с «мокрым» ротором электродвигателя и другими устройствами с повышенными требованиями к чистоте проходящей через них воды в системах отопления, теплоснабжения, технического горячего и холодного водоснабжения.

Фильтр сетчатый Ридан ФСФ PN25 стальной

Фильтр сетчатый Ридан ФСФ PN25 стальной - Фильтр сетчатый предназначен для установки перед регулирующей арматурой, расходомерами, насосами с «мокрым» ротором электродвигателя и другими устройствами с повышенными требованиями к чистоте проходящей через них воды в системах отопления, теплоснабжения, технического горячего и холодного водоснабжения.

Магнитные вставки для фильтров сетчатых РИДАН тип ФСФ

Магнитные вставки для фильтров сетчатых РИДАН тип ФСФ - Магнитные вставки предназначены для установки в фильтры Ридан тип ФСФ и служат для улавливания металлической стружки, окалины, других загрязнений, имеющих магнитные свойства и находящихся в перемещаемой среде.

* Использованы материалы веб-сайта www.ridan.ru
