Квартирные станции ШКС Ридан

Ключевые преимущества квартирной станции

Серия квартирных станций ШКС создана для комплексного решения задач по учету, регулированию и защите инженерных систем в многоквартирных домах.Среди ключевых преимуществ следующие:

• Заводская готовность и надежность: все станции поставляются как готовые изделия, прошедшие гидравлические испытания. Каждое устройство имеет паспорт и сертификат соответствия, что гарантирует качество и долговечность.
• Автоматическая балансировка отопления: в станциях ШКСО-1Р и ШКСОВ-1Р применяются автоматические балансировочные клапаны APT-R и комбинированные клапаны APQT. Они поддерживают постоянный перепад давления на вводе в квартиру, ограничивают предельный расход теплоносителя и позволяют управлять температурой в помещении при установке термоэлектроприводов. Это исключает необходимость сложной гидравлической наладки и обеспечивает бесшумную работу радиаторных терморегуляторов.
• Комфорт и безопасность водоснабжения: квартирная станция водоснабжения с циркуляцией оснащается термостатическими балансировочными клапанами AHT-R, которые поддерживают циркуляцию ГВС, гарантируя мгновенную подачу горячей воды. Модификации с редукционными клапанами 7biz защищают внутреннюю разводку от избыточного давления, а гасители гидроударов предотвращают разрушение трубопроводов при резком закрытии смесителей.
• Готовность к автоматизированному учету: встроенные теплосчетчики РУТ-01 и водосчетчики СГВ-15ЭВ с интерфейсом RS-485 позволяют интегрировать квартирные станции в общедомовые системы сбора данных и диспетчеризации без дополнительных затрат на дооснащение.
• Упрощение проектирования и монтажа: использование готовых заводских решений значительно сокращает время проектирования, снижает стоимость монтажных работ и минимизирует риск ошибок при сборке на объекте.

Принцип работы квартирной станции

В основе работы квартирных станций водоснабжения ШКСВ-1Р лежит принцип централизованного подключения и защиты. Холодная и горячая вода из общедомовых стояков поступают на вход станции, где проходит через запорную арматуру. Далее поток направляется через монтажные вставки или встроенные водосчетчики СГВ-15ЭВ для учета потребления. В модификациях с защитой от избыточного давления установлены редукционные клапаны 7BIZ, снижающие напор до безопасного значения перед подачей в квартиру. Гасители гидроударов демпфируют резкие скачки давления. В версиях с циркуляцией термостатический балансировочный клапан AHT-R поддерживает постоянную циркуляцию горячей воды, обеспечивая ее комфортную температуру в любой точке разбора.

Квартирные станции отопления ШКСО-1Р работают следующим образом: теплоноситель из подающего стояка поступает в станцию, проходит через фильтр сетчатый FVR-R и попадает на автоматический балансировочный клапан (APT-R или APQT). Этот клапан поддерживает стабильный перепад давления на вводе в квартиру независимо от колебаний в общедомовой сети. Далее теплоноситель через клапан терморегулятора TR-G (в модификациях тип 6) направляется в квартиру. Обратный поток возвращается в станцию, проходит через теплосчетчик РУТ-01 для измерения потребленной тепловой энергии и уходит в обратный стояк. Возможность установки термоэлектроприводов на клапаны позволяет автоматически снижать температуру в квартире в ночное время или при отсутствии жильцов, оптимизируя энергопотребление.

Совмещенная станция ШКСОВ-1Р объединяет оба принципа: контур отопления работает через APT-R и TR-G с измерением тепла, а контур водоснабжения — через узлы ХВС/ГВС с защитой и опциональной циркуляцией от AHT-R. Все компоненты смонтированы на единой раме, что обеспечивает компактность и удобство обслуживания.

Квартирная станция ШКСВ-1Р для систем водоснабжения

Квартирная станция ШКСО-1Р для систем отопления (с клапаном APT-R)

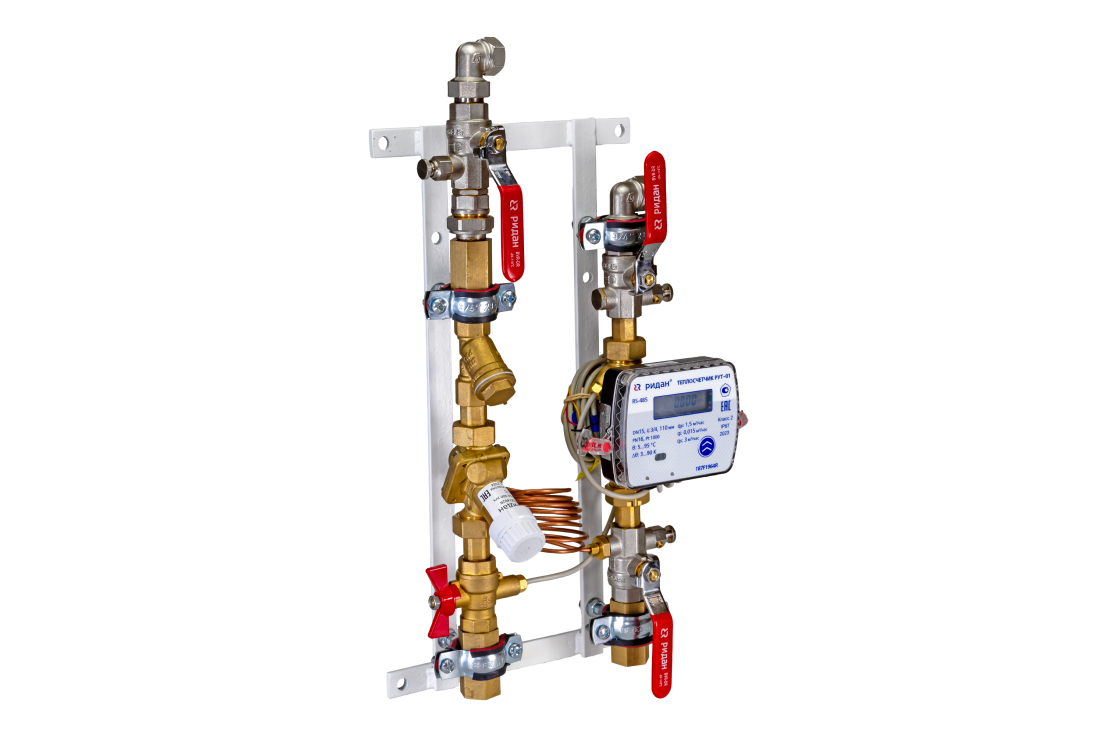

Квартирная станция ШКСО-1Р для систем отопления (с клапаном APQT)
