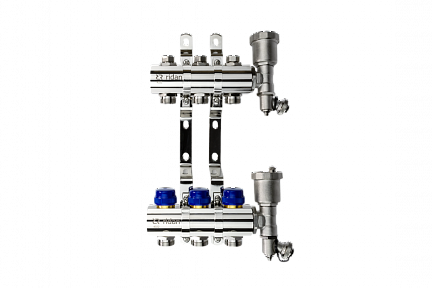

Коллекторы распределительные

Ключевые преимущества

• Надежность: возможность отключения отдельного контура без риска для всей системы.

• Эстетика и безопасность: единый трубопровод без соединений в стяжке пола или стенах.

• Качество материалов: высокоточные резьбы, никелированное покрытие (для латунных коллекторов FHF) или немагнитная нержавеющая сталь с толщиной стенки до 1,6 мм (для серии SSM).

• Комплектация: торцевые секции с воздухоотводчиками.

• Контроль: для моделей FHF-RF и SSM-RF — наличие высокоточных обслуживаемых расходомеров, позволяющих визуально контролировать расход.

Принцип работы коллекторов распределительных

Принцип работы основан на гидравлическом разделении потоков. Коллектор для отопления дома монтируется в распределительном шкафу или коллекторном узле. Коллектор теплого пола и радиаторы работают совместно: на подающую гребенку приходит теплоноситель от котла или смесительного узла, а отводящие патрубки распределяют его по контурам. Обратная гребенка собирает остывший теплоноситель. Для балансировки системы используется настройка вентилей или расходомеров. После монтажа, перед запуском, через воздухоотводчики обязательно удаляется воздух, а затем проводятся гидравлические испытания давлением не более 16 бар.

Профессиональные инструменты для проектирования систем отопления

Для инженеров и проектировщиков доступен полный комплект технической поддержки:

• Специализированные плагины для AutoCAD (Автокад) и NanoCAD (НаноКад) (например, плагин DCAD (ДКАД)) позволяют автоматизировать процесс создания узлов ИТП и ЦТП.
• В базе технической документации представлены подробные каталоги, BIM (ТИМ)-модели, чертежи и руководства по монтажу, что ускоряет разработку проектной документации.

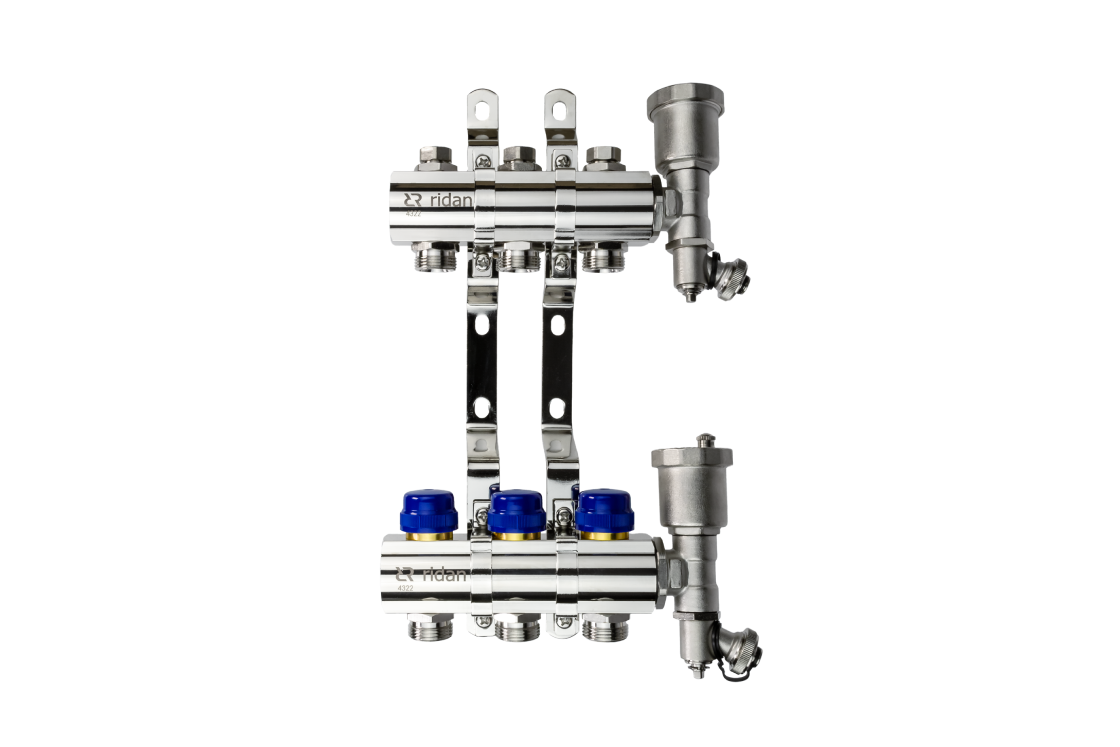

Коллекторные группы с заглушками для радиаторного отопления FHF-R Ридан

Коллекторные схемы имеют очевидные преимущества:

• Использование труб малого диаметра.
• Высокая степень надежности системы отопления в случае отключения отдельно взятого отопительного прибора или повреждении трубопроводов.
• Единый трубопровод без соединений между узлом ввода (распределительным шкафом) и узлом присоединения отопительного прибора.
• Возможность замоноличивания трубы в бетон.
• Удобная автоматизации системы отопления по зонам.

Технические характеристики:

• Материал: латунь никелированная
• Рабочая температура, Tmax: 90 °С
• Давление, Рn: 10 бар
• Подающий коллектор: клапан под шестигранный ключ 6 мм
• Обратный коллектор: клапанные вставки Ridan, резьба М30х1,5
• Комплект поставки: подающий коллектор с запорными клапанами; обратный коллектор с клапанными вставками; торцевая секция с автоматическим воздухоотводчиком и сливным краном (2 шт.); кронштейны; инструкция на русском языке
• Подключение: подключение ВР 1”, отводы НР ¾” евроконус

Коллекторные группы с расходомерами для теплого пола FHF-RF Ридан

Коллекторные схемы имеют очевидные преимущества:

• Использование труб малого диаметра.
• Высокая степень надежности системы отопления в случае отключения отдельно взятого отопительного прибора или повреждении трубопроводов.
• Единый трубопровод без соединений между узлом ввода (распределительным шкафом) и узлом присоединения отопительного прибора.
• Возможность замоноличивания трубы в бетон.
• Удобная автоматизации системы отопления по зонам.

Технические характеристики:

• Материал: латунь никелированная
• Рабочая температура, Tmax: 90 °С
• Давление, Рn: 6 бар
• Подающий коллектор: расходомеры 0–5 л/мин
• Обратный коллектор: клапанные вставки Ridan, резьба М30х1,5
• Комплект поставки: подающий коллектор с расходомерами; обратный коллектор с клапанными вставками; торцевая секция с автоматическим воздухоотводчиком и сливным краном (2 шт.); кронштейны; инструкция на русском языке
• Подключение: подключение ВР 1”, отводы НР ¾” евроконус

Коллекторные группы с заглушками для радиаторного отопления SSM-R Ридан

Распределительный коллектор из нержавеющей стали SSM-R используют для регулирования подачи теплоносителя в системах радиаторного отопления.

Коллекторные схемы имеют очевидные преимущества:

• Использование труб малого диаметра.
• Высокая степень надежности системы отопления в случае отключения отдельно взятого отопительного прибора или повреждении трубопроводов.
• Единый трубопровод без соединений между узлом ввода (распределительным шкафом) и узлом присоединения отопительного прибора.
• Возможность замоноличивания трубы в бетон. Прокладка осуществляется в гофрированном канале.
• Удобная автоматизации системы отопления по зонам.

Технические характеристики:

• Материал: нержавеющая сталь AISI 304
• Рабочая температура, Tmax: 90 °С
• Давление, Рn: 10 бар
• Подающий коллектор: клапан под шестигранный ключ 6 мм
• Обратный коллектор: клапанные вставки Ridan, резьба М30х1.5
• Комплект поставки: подающий коллектор с запорными клапанами, ручным воздухоотводчиком, сливным краном и торцевой заглушкой (1 шт.); обратный коллектор с клапанными вставками, ручным воздухоотводчиком, сливным краном и торцевой заглушкой (1 шт.); кронштейны; инструкция на русском языке.
• Подключение: подключение ВР 1”, отводы НР ¾” евроконус

Коллекторные группы с расходомерами для теплого пола SSM-RF Ридан

Распределительный коллектор из нержавеющей стали SSM-RF используют для регулирования подачи теплоносителя в системах напольного отопления.

Коллекторные схемы имеют очевидные преимущества:

• Использование труб малого диаметра.
• Высокая степень надежности системы отопления в случае отключения отдельно взятого отопительного прибора или повреждении трубопроводов.
• Единый трубопровод без соединений между узлом ввода (распределительным шкафом) и узлом присоединения отопительного прибора.
• Возможность замоноличивания трубы в бетон. Прокладка осуществляется в гофрированном канале.
• Удобная автоматизации системы отопления по зонам.

Технические характеристики:

• Материал: нержавеющая сталь AISI 304
• Рабочая температура, Tmax: 70 °С
• Давление, Рn: 6 бар
• Подающий коллектор: расходомеры 0–5 л/мин
• Обратный коллектор: клапанные вставки Ridan, резьба М30х1.5
• Комплект поставки: подающий коллектор с расходомерами, ручным воздухоотводчиком, сливным краном и торцевой заглушкой (1 шт.); обратный коллектор с клапанными вставками, ручным воздухоотводчиком, сливным краном и торцевой заглушкой (1 шт.);
  кронштейны; инструкция на русском языке.
• Подключение: подключение ВР 1”, отводы НР ¾” евроконус

Аксессуары для коллекторов Ридан

Шаровые краны R-BV (088U0822R) одной стороной подключаются к коллекторам серии SSM или FHF, другой стороной к смесительным узлам серии FHM-CR. В конструкции шаровых кранов установлены термометры. Краны изготовлены из никелированной латуни марки CW617N, в комплекте R-BV поставляются 2 шаровых крана, один с красной рукояткой, другой с синей рукояткой.

Технические характеристики:

• Присоединение к трубопроводу Ду25
• Номинальное давление (PN), бар 10
• Температура рабочей среды, °С 90
• Материал корпуса латунь CW617N

013G4156R — Уплотнительный фитинг Ridan, подключение евроконус G3/4'' ВН к трубам (PEX, PERT, ALU) 16х2.0.
