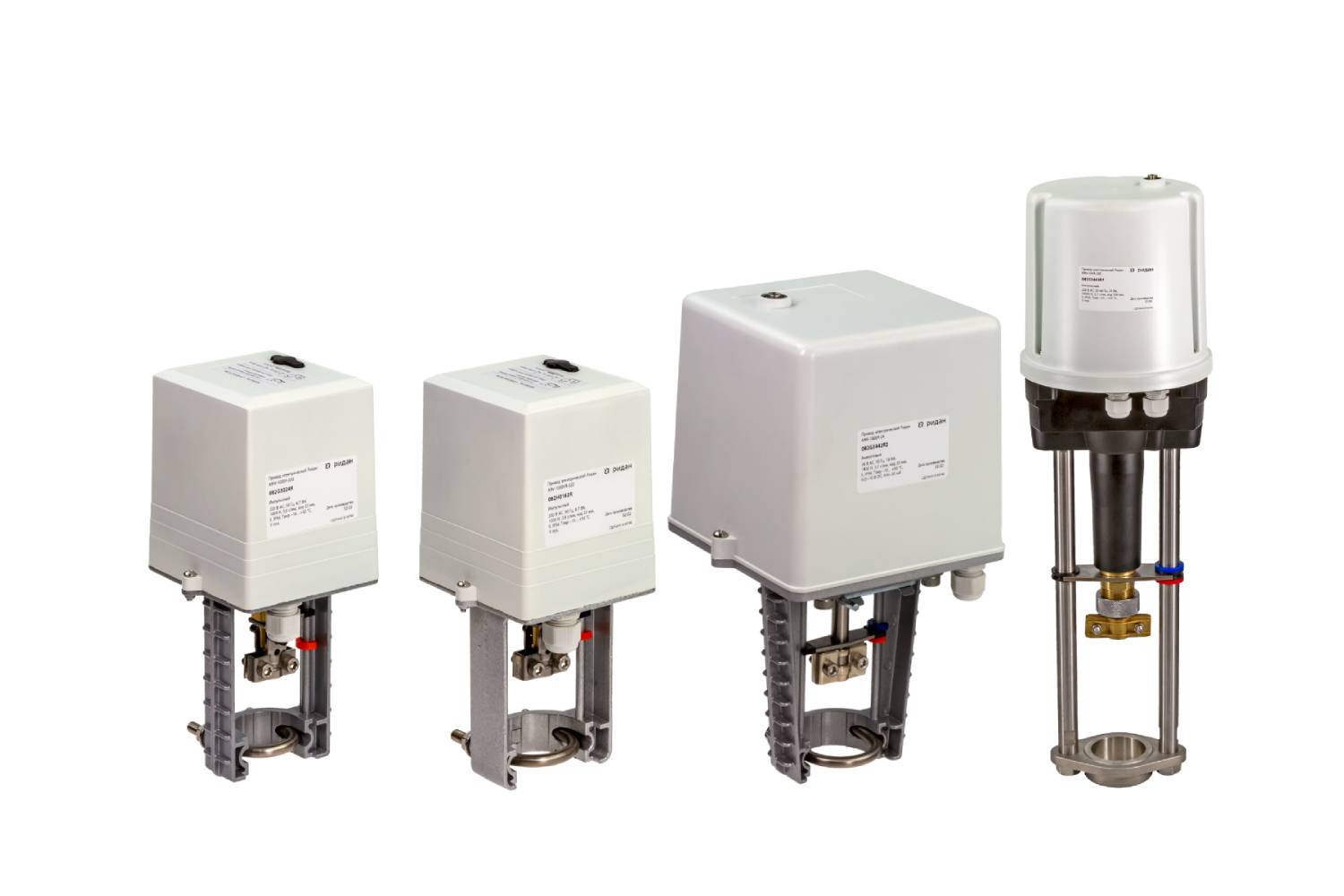

Приводы для регулирующих клапанов

Электрический привод регулирующего клапана — электромеханическое устройство, преобразующее сигнал от электронного регулятора в поступательное перемещение штока клапана. Конструктивно это редукторный электропривод клапана, где вращение вала двигателя через редуктор создает усилие, необходимое для преодоления перепада давления рабочей среды.
Приводы применяются в системах центрального тепло- и холодоснабжения, отопления, вентиляции и кондиционирования воздуха. Они предназначены для управления седельными регулирующими клапанами Ридан серий VFM-2R, VF-2R, VF-3R, VFS-2R, VRB-2R/3R, а также клапанами AQT-R. Управление осуществляется от электронных регуляторов Ридан ECL-3R/4R или аналогичных устройств.
По типу управления приводы разделяются на два основных вида:
Трехпозиционный привод, работающий от дискретных импульсных сигналов «открыть/стоп/закрыть», реализован в моделях ARV-1000R, AMV-1000R, AMV-1800R, AMV-3000R, AMV-6500R, AMV-10KR и AMV-26KSR. Такое исполнение обеспечивает шаговое перемещение штока и широко применяется в системах с дискретными регуляторами.
Аналоговый привод для клапана, к которому относятся модели ARE-1000R, AME-1000R, AME-1800R, AME-3000R, AME-6500R, AME-10KR и AME-26KSR, получает непрерывный управляющий сигнал и обеспечивает плавное регулирование расхода теплоносителя с высокой точностью позиционирования.

Цена: По запросу

Ключевые преимущества приводов для регулирующих клапанов

Защита от перегрузок: все модели оснащены концевыми моментными выключателями.
Функция безопасности (модели SU/SD): при перебоях питания привод принудительно открывает или закрывает клапан, предотвращая аварийные ситуации.
Настраиваемая скорость: возможность регулировки времени перемещения штока (от 1 до 32 секунд на 1 мм в зависимости от модели) позволяет оптимизировать работу системы.
Автоподстройка (аналоговые SU/SD): привод автоматически определяет крайние положения штока, упрощая монтаж и компенсируя износ.
Универсальность питания: исполнения на привод клапана доступны на 24 В(безопасное низкое напряжение) и трехпозиционный привод 220 В (прямое включение в сеть).
Ручной режим: возможность управления при отсутствии электропитания.

Принцип работы приводов для регулирующих клапанов

Работа редукторного электропривода регулирующего клапана основана на преобразовании вращения вала электродвигателя в поступательное движение штока через редуктор.

В трехпозиционном приводе перемещение происходит дискретно: импульс на открытие поднимает шток, на закрытие — опускает. Отсутствие сигнала фиксирует положение. Это стандартная схема трехпозиционного привода, реализованная в моделях ARV и AMV.
В аналоговом приводе встроенная электроника непрерывно сравнивает текущее положение штока с заданным значением управляющего сигнала и отрабатывает рассогласование.

Приводы с функцией безопасности (SU/SD) при пропадании питания автоматически возвращают шток в защитное положение (открыто или закрыто) с помощью встроенного пружинного механизма.

Редукторные электроприводы с трехпозиционным управлением Ридан

AMV и ARV — это электроприводы, предназначенные для использования с регулирующими клапанами в системах тепло- и холодоснабжения.

Приводы имеют питающее напряжение 230 В, являются трехпозиционными и управляются от электронного регулятора по импульсному сигналу, о чем говорит буква "V" в маркировках AMV и ARV.

AMV и ARV имеют такие функции, как ручное позиционирование и индикация положения, а также обладают концевыми выключателями, прекращающие работу электропривода в случае перегрузки или достижения штока клапана крайнего положения. Некоторые приводы снабжены возвратной пружиной, закрывающей или открывающей клапан в случае обесточивания системы.

Редукторные электроприводы с аналоговым управлением Ридан

AME — это электроприводы, предназначенные для использования с регулирующими клапанами в системах тепло- и холодоснабжения.

* Использованы материалы веб-сайта www.ridan.ru
