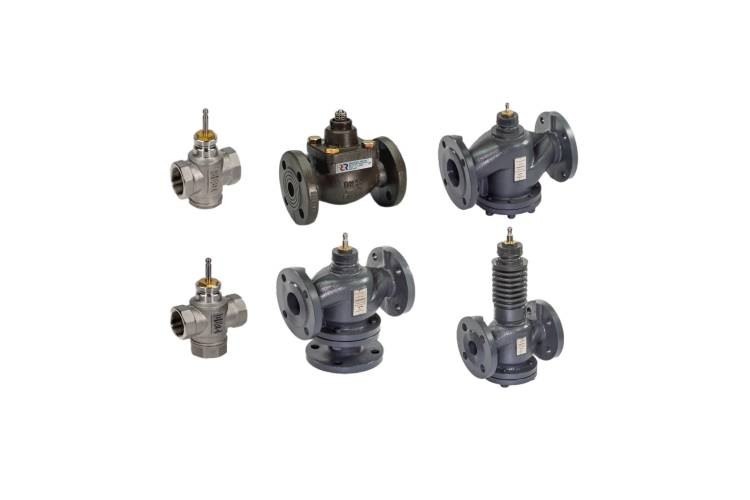

Клапаны регулирующие седельные

Ключевые преимущества регулирующего клапана

Инженерные решения, заложенные в конструкцию, направлены на увеличение срока службы оборудования и точность поддержания параметров.

• Разгрузка по давлению: модели VFM-2R, а также исполнения VFS-2R и VF-2R имеют разгруженный по давлению золотник. Это снижает усилие, необходимое для управления, и позволяет использовать менее мощные (и более экономичные) приводы. Особенно это актуально для позиции чугунный регулирующий клапан фланцевый.

• Вариативность исполнений: в зависимости от серии и диаметра доступны: клапан регулирующий фланцевый, клапан регулирующий трехходовой фланцевый, а также резьбовой регулирующий клапан (серии VRB-2R, VRB-3R).

• Низкий показатель протечки: для трехходовых клапанов VF-3R показатель протечки составляет всего 0,01% от Kvs, что гарантирует герметичность затвора.

Принцип работы седельного регулирующего клапана

Работа седельных регулирующих клапанов основана на преобразовании вращательного движения вала электропривода в поступательное перемещение штока с закрепленным на нем плунжером. Изменение положения плунжера относительно седла позволяет плавно регулировать площадь проходного сечения и, соответственно, расход теплоносителя. Таким образом реализуется работа регулирующего клапана с электроприводом. Для 2-ходового регулирующего клапана с электроприводом закрытие прохода происходит при движении штока вверх, а открытие — при движении вниз. В 3ходовых моделях, используемых для смешения или разделения потоков, ход штока перераспределяет поток между портами. Благодаря возможности фиксации в любом промежуточном положении, регулирующий седельный проходной клапан с электроприводом обеспечивает высокоточное поддержание заданных параметров теплоносителя.

Клапан регулирующий VFM-2R фланцевый Ридан

Регулирующий клапан Ридан VFM-2R предназначен для применения в системах тепло- и холодоснабжения зданий. Клапан может сочетаться со следующими электрическими приводами Ридан:

• ARV–1000R (DN 15–50) через адаптер,
• ARE–1000VFM-R (DN 15–50) через адаптер,
• ARV–1000R SU/SD (DN 15–50) через адаптер,
• ARE–1000R SU/SD (DN 32–50) через адаптер,
• AMV(E)–1800R (DN 65–80),
• AMV(E)–2000R SU/SD (DN 65–80),
• AMV(E)–3000R (DN 100–200),
• AMV(E)–3000R SU/SD (DN 100–200),
• AMV(E)–6500R (DN 250),
• AMV(E)–10KR (DN 300–400)

Особенности:

• Двойная линейная характеристика регулирования (DN 15-50).
• Линейная-логарифмическая (DN 65-400)
• Динамический диапазон регулирования: 50:1 (DN 15–50), >50:1 (DN 65–400).
• Разгруженный по давлению.

Клапан регулирующий VFS-2R фланцевый Ридан

Регулирующий клапан VFS-2R предназначен для применения преимущественно в системах теплоснабжения зданий при высоких температуре и давлении регулируемой среды (воды или пара).

VFS-2R может быть также установлен в системах холодоснабжения, где в качестве регулируемой среды используется 50 % водный раствор гликоля.

Основные характеристики:

• Условный проход: DN = 15–200 мм.
• Пропускная способность: КVS = 0,63–450 м3/ч.
• Условное давление: PN = 16 бар.
• Логарифмическая характеристика.
• Рабочая среда: вода/50 %-й раствор глико-
  ля/пар (макс. перепад на клапане 8 бар).
• Температура: 1–220 °C;
• Фланцевые соединения: PN = 16 бар.
• Клапан используется с приводами:
  DN 15–80 — AMV(E)–1800R;
  DN 100–200 — AMV(E)–3000R.

Клапан регулирующий VF-2R фланцевый Ридан

Регулирующий клапан Ридан VF-2R предназначен для применения в системах тепло- и холодоснабжения зданий.

Клапан применяется:

• ARV(E)–1000R (DN 15–50);
• ARV(E)–1000R SU/SD (DN 15–50);
• AMV(E)–1800R (DN 65–80);
• AMV(E)–2000R SU/SD (DN 65–80);
• AMV(E)–3000R (DN 100–200);
• AMV(E)–3000R SU/SD (DN 100–200);
• AMV(E)–6500R (DN 250);
• AMV(E)–10KR (DN 300)

Особенности:

• Логарифмическая характеристика регулирования
• Динамический диапазон регулирования: >50:1
• Разгруженный по давлению (DN 125–300)

Клапан регулирующий VF-3R фланцевый Ридан

Регулирующий клапан Ридан VF-3R предназначен для применения в системах тепло- и холодоснабжения зданий.

Клапан применяется:

• ARV(E)–1000R (DN 15–50),
• ARV(E)–1000R SU/SD (DN 15–50),
• AMV(E)–1800R (DN 65–80),
• AMV–2000R SU/SD (DN 65–80),
• AME–2000R SU/SD (DN 65–80),
• AMV(E)–3000R (DN 100–150),
• AMV(E)–3000R SU/SD (DN 100–150),
• AMV(E)–6500R (DN 100–250),
• AMV(E)–10KR (DN 100–300),
• AMV(E)–26KSR (DN 350–400).

Особенности:

• Низкий показатель протечки 0,01% от КVS для DN = 15–300 мм.
• Быстрый монтаж приводов.
• Могут использоваться как для смешения, так и для разделения потоков.

Клапан регулирующий VRB-2R с внутренней резьбой Ридан

Регулирующие клапаны VRB-2R и VRB-3R предназначены для применения преимущественно в системах тепло- и холодоснабжения зданий. В качестве регулируемой среды может быть использован 50 %-й водный раствор гликоля.

Основные характеристики:

• Условный проход: DN = 15–50 мм.
• Условное давление: PN = 25 бар.
• Регулируемая среда: вода или 50 %-й водный раствор гликоля.
• Температура регулируемой среды: –25...130 °С.
• Пропускная способность: Kvs = 0,63–30 м3/ч.
• Комбинируются с приводами AMV(E)-1000R.
• Присоединение к трубопроводу резьбовое, внутренняя резьба ISO 228-1.

 Клапан регулирующий VRB-3R с внутренней резьбой Ридан

Регулирующие клапаны VRB-2R и VRB-3R предназначены для применения преимущественно в системах тепло- и холодоснабжения зданий. В качестве регулируемой среды может быть использован 50 %-й водный раствор гликоля.

Основные характеристики:

• Условный проход: DN = 15–50 мм.
• Условное давление: PN = 25 бар.
• Регулируемая среда: вода или 50 %-й водный раствор гликоля.
• Температура регулируемой среды: –25...130 °С.
• Пропускная способность: Kvs = 0,63–30 м3/ч.
• Комбинируются с приводами AMV(E)-1000R.
• Присоединение к трубопроводу резьбовое, внутренняя резьба ISO 228-1.

Клапаны регулирующие седельные VZL-2R/3R/4R

Клапаны регулирующие серии VZL предназначены для управления подачей тепло- и холодоносителя в установках вентиляции и кондиционирования воздуха для регулирования температуры. Могут работать в сочетании с электрическими приводами AME 110 NLXR и TWA-QR.

Основные характеристики

• Условный проход: DN = 15–25 мм.
• Пропускная способность: Kvs = 1,7–4,5 м3/ч.
• Условное давление: PN = 16 бар.
• Температура регулируемой среды (воды или 50 % водного раствора гликоля): Т = 2–110 °С.
• Уменьшенная пропускная способность порта В (у клапанов VZL-3R и VZL-4R).
• Мягкое уплотнение затвора обеспечивает его герметичность.
• Клапаны снабжены рукояткой для ручного управления.
• Присоединение к трубопроводу: резьбовое с помощью фитингов.

* Использованы материалы веб-сайта www.ridan.ru
