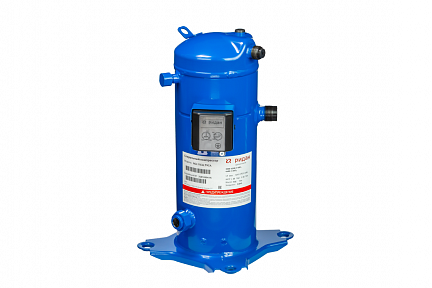

Спиральные компрессоры для холодильных систем

Спиральные компрессоры из линейки Ридан относятся к категории герметичных спиральных компрессоров и предназначены для работы с различными типами хладагентов. Серии RCM, RCVM, RCIM, RCL, RCVL, RCIL предназначены для R404A, R507, R134a, R407C, R448, R449. Для систем, требующих прецизионный температурный режим идеально подходят спиральные компрессоры Ридан:

• с частотным регулированием серии RCVM и RCVL, которые работают в паре с частотным преобразователем (инвертером) Ридан, плавно изменяя производительность в зависимости от нагрузки.
• Компрессоры Ридан Impulse серии RCIM и RCIL, регулирующие производительность за счёт цифровой (Digital) технологии в диапазоне от 10 до 100%.

Ключевые преимущества спиральных компрессоров

Спиральные компрессоры «Ридан» обладают рядом преимуществ, определяющих их высокую эффективность и надежность:

• Энергоэффективность: оптимизированный профиль спиралей, без использования торцевых уплотнений, высокоэффективный электродвигатель, подобранный под объемную производительность каждого типоразмера компрессора, обеспечивают минимальные потери на сжатие и высокий КПД. Компрессоры с регулировкой производительности с применением технологий инверторного и импульсного (цифровое, Digital) регулирования обеспечивают самый эффективный режим работы климатического и холодильного оборудования. Также компрессоры оснащены специальным клапаном EDV, который повышает холодильный коэффициент, влияющий на увеличение сезонной эффективности холодильной системы.

• Надежность: радиальное и осевое согласование спиралей (защита от разрушения спирального блока при попадании в него несжимаемых веществ), защита электродвигателя (обеспечивающая выключение компрессора при перегрузке и работе вне допустимого диапазона применения), сбалансированная система смазки и увеличенный масляный картер для больших моделей гарантируют долгую работу компрессоров во всем допустимом диапазоне работ.

• Низкий уровень шума и вибрации: встроенный глушитель на стороне нагнетания, оптимизированный обратный клапан, плавающее уплотнение с дополнительными прокладками, симметричный профиль спиралей и точная балансировка вала обеспечивают минимальные вибрации и тихую работу.

• Гибкость регулирования (для серий RCIM, RCIL, RCVM, RCVL): Плавное изменение производительности достигается за счёт инверторного регулирования (RCVM, RCVL), компрессор позволяет изменять скорость вращения вала от 35 до 75 Гц. Либо за счёт разгрузки спирального блока с помощью модулирующего клапана (RCIM, RCIL) применяя цифровую (Digital) технологию, позволяя регулировать производительность от 10 до 100%. Для компрессоров RCIM,RCIL модулирующий клапан 120S0515 заказывается отдельно.

Принцип работы спиральных компрессоров

Принцип работы спиральных компрессоров основан на объемном сжатии газа двумя спиральными элементами — подвижным и неподвижным, расположенными над электродвигателем. Газ низкого давления поступает через всасывающий патрубок, проходит через электродвигатель (охлаждая его) и попадает в спиральные элементы.

Подвижная спираль совершает орбитальное движение: ее центр описывает траекторию вокруг центра неподвижной спирали, создавая серповидные камеры всасывания, сжатия и нагнетания. Газ захватывается на периферии и по мере перемещения к центру сжимается, достигая максимального давления через три полных оборота. Сжатие происходит непрерывно, обеспечивая равномерный поток без пульсаций.

RCM v2 — спиральные компрессоры Ридан

Cпиральные компрессоры RCM v2 применяются в холодильных системах средне и высокотемпературного применения. Данная серия компрессоров одобрена для работы с хладагентами R404A, R507, R134a, R407C и поставляется с заправкой полиэфирного масла POE.

Основные параметры:

• Модельный ряд от 1,2 до 30 HP (л. с.)
• Исполнение патрубков под пайку и под резьбу
• Широкая область эксплуатации, подходит для различных применений
• Высокая эффективность и надежность
• Электродвигатель полностью охлаждается всасываемым газом
• Оптимизированы для параллельного применения
• В поставку включен монтажный комплект: резиновые амортизаторы, стальные втулки, термостат температуры нагнетания.
• EN 12900: Температура кипения = -10°С, Температура конденсации = 45°С, Температура всасываемого газа = 20°С, Переохлаждение = 0К

В поставку включен монтажный комплект: резиновые амортизаторы, стальные втулки, термостат температуры нагнетания.

RCL v2 — спиральные компрессоры Ридан

Герметичные спиральные компрессоры RCLv2 применяются в холодильных системах низкотемпературного применения. Данная серия компрессоров одобрена для работы с хладагентами R404A, R507 и поставляется с заправкой полиэфирного масла.

Основные параметры:

• Модельный ряд от 1,2 до 17 HP (л. с.)
• Исполнение патрубков под резьбу
• Могут эксплуатироваться с впрыском жидкого хладагента или с впрыском газа (система с экономайзером)
• Высокая эффективность и надежность
• Электродвигатель полностью охлаждается всасываемым газом
• Оптимизированы для параллельного применения

RCVM v2 — спиральные компрессоры с частотным регулированием Ридан

Спиральные компрессоры RCVM применяются в холодильных системах средне и высокотемпературного применения. Данный тип компрессоров одобрен для работы с хладагентом R404А, R507 и поставляется с заправкой поливинилэфирного масла POE.

Основные параметры:

• Плавное регулирование производительности в диапазоне частоты вращения 35-75 Гц;
• Исполнение патрубков под резьбу и под пайку;
• Широкая область эксплуатации, подходит для различных применений;
• Точное поддержания температуры в охлаждаемом объёме;
• Электродвигатель полностью охлаждается всасываемым газом;
• Компрессоры оптимизированы для параллельного применения;
• В поставку включен монтажный комплект: резиновые амортизаторы, стальные втулки;
• Условия испытания EN12900: Температура кипения = -10°С, Температура конденсации = 45°С, Перегрев = 10К, Переохлаждение = 0К, частота вращения 75Гц.

RCVL v2 — спиральные компрессоры с частотным регулированием Ридан

Спиральные компрессоры RCVL применяются в системах низкотемпературного применения. Данный тип компрессоров одобрен для работы с хладагентом R404A, R507 и поставляется с заправкой поливинилэфирного масла POE.

Основные параметры:

• Плавное регулирование производительности в диапазоне частоты вращения 35-75 Гц;
• Исполнение патрубков под резьбу;
• Применяется с впрыском жидкого хладагента;
• Точное поддержание температуры в охлаждаемом объёме;
• Электродвигатель полностью охлаждается всасываемым газом;
• Компрессоры оптимизированы для параллельного применения;
• В поставку включен монтажный комплект: резиновые амортизаторы, стальные втулки;
• Условия испытания EN12900: Температура кипения = -35°С, Температура конденсации = 40°С, Температура всасываемого газа = 20°С, Переохлаждение = 0К, частота вращения 75Гц.

RCM — спиральные компрессоры Ридан

Cпиральные компрессоры RCM применяются в холодильных системах средне и высокотемпературного применения. Данная серия компрессоров одобрена для работы с хладагентами R404A, R507, R134a, R407C и поставляется с заправкой полиэфирного масла POE.

Основные параметры:

• Модельный ряд от 2 до 15 HP (л. с.)
• Исполнение патрубков под пайку и под резьбу
• Широкая область эксплуатации, подходит для различных применений
• Высокая эффективность и надежность
• Электродвигатель полностью охлаждается всасываемым газом
• Оптимизированы для параллельного применения
• В поставку включен монтажный комплект: резиновые амортизаторы, стальные втулки, термостат температуры нагнетания.
• EN 12900: Температура кипения = -10°С, Температура конденсации = 45°С, Температура всасываемого газа = 20°С, Переохлаждение = 0К

RCL — спиральные компрессоры Ридан

Герметичные спиральные компрессоры RCL применяются в холодильных системах низкотемпературного применения. Данная серия компрессоров одобрена для работы с хладагентами R404A, R507 и поставляется с заправкой полиэфирного масла.

Основные параметры:

• Модельный ряд от 2 до 12 HP (л. с.)
• Исполнение патрубков под резьбу
• Могут эксплуатироваться с впрыском жидкого хладагента или с впрыском газа (система с экономайзером)
• Высокая эффективность и надежность
• Электродвигатель полностью охлаждается всасываемым газом
• Оптимизированы для параллельного применения

RCIM — спиральные компрессоры с регулируемой производительностью Ридан

Спиральные компрессоры RCIM применяются в холодильных системах средне- и высокотемпературного применения. Данный тип компрессоров одобрен для работы с хладагентами R404A, R507, R134a, R407C и поставляется с заправкой масла POE.

Основные параметры:

• Плавное регулирование производительности в диапазоне 10% - 100%;
• Широкая область эксплуатации подходит для различных применений;
• Точное поддержание температуры в охлаждаемом объёме;
• Электродвигатель полностью охлаждается всасываемым газом;
• Компрессоры оптимизированы для параллельного применения;
• В поставку включен монтажный комплект: резиновые амортизаторы, стальные втулки;
• Модулирующий клапан 120S0515 заказывается отдельно;
• Условия испытания ARI: Температура кипения = -6,7°С, Температура конденсации = 48,9°С, Перегрев = 25°С, Переохлаждение = 0К.

RCIL — спиральные компрессоры с регулируемой производительностью Ридан

Спиральные компрессоры RCIL применяются в холодильных системах низкотемпературного применения. Данный тип компрессоров одобрен для работы с хладагентами R404A, R507 и поставляется с заправкой масла POE.

Основные параметры:

• Плавное регулирование производительности в диапазоне 10% - 100%;
• Применяется с впрыском пара (возможно применение с впрыском жидкости);
• Точное поддержание температуры в охлаждаемом объёме;
• Электродвигатель полностью охлаждается всасываемым газом;
• Компрессоры оптимизированы для параллельного применения;
• В поставку включен монтажный комплект: резиновые амортизаторы, стальные втулки;
• Модулирующий клапан 120S0515 заказывается отдельно;
• Условия испытания ARI: Температура кипения = -31,7°С, Температура конденсации = 40,6°С, Перегрев = 50°С, Переохлаждение = 0К
