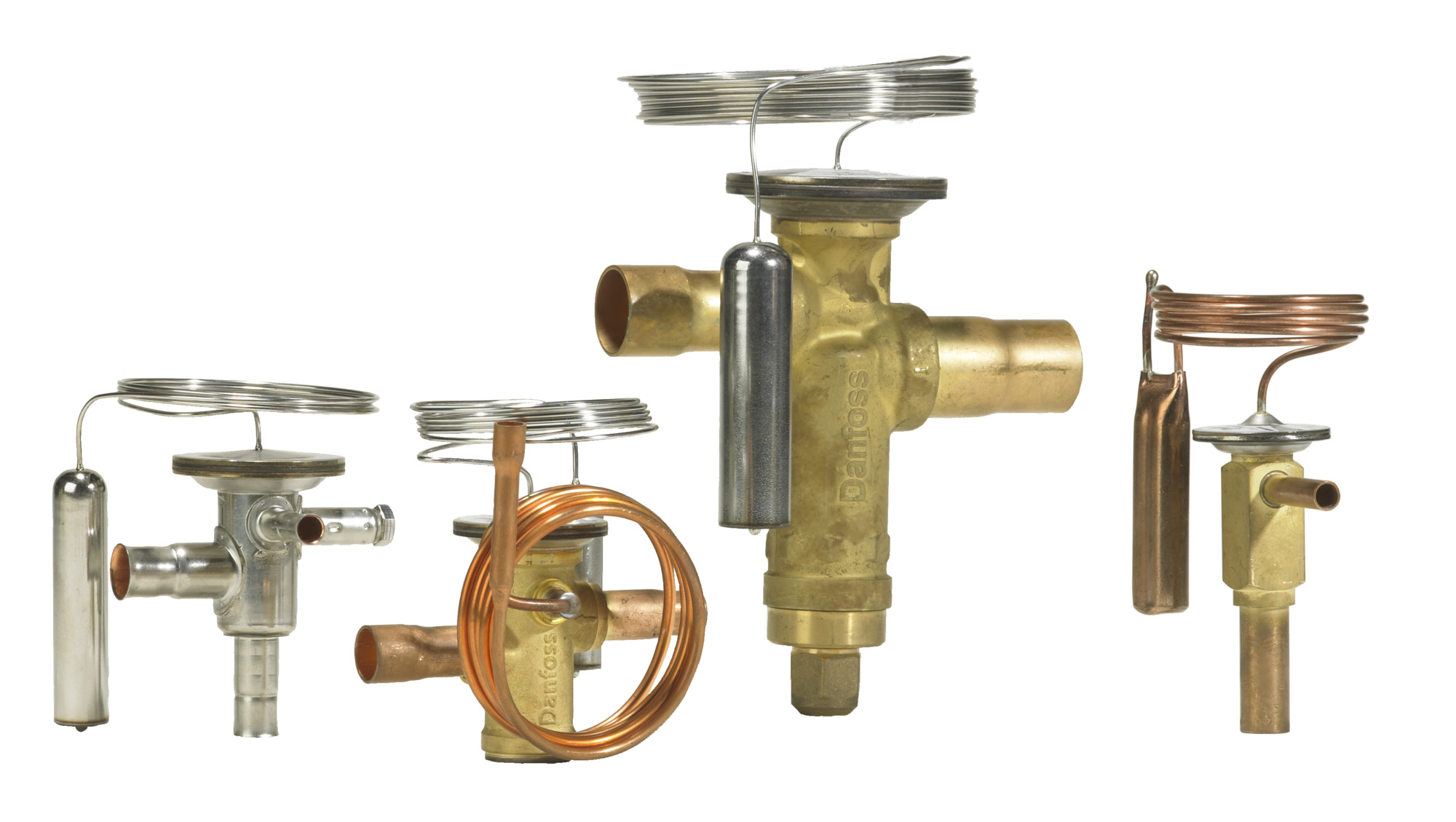

Терморегулирующие расширительные клапаны (ТРВ)

T2 / TE 2 — Корпус клапана с термостатическим элементом Ридан. Медная капиллярная трубка

Клапаны T 2 / TE 2 предназначены для впрыска хладагента в испарители в зависимости от перегрева. Модели с внутренней и внешней линией выравнивания на выбор. Сменные клапанные вставки и различные диапазоны по температуре кипения позволяют оптимально подобрать клапан по холодопроизводительности в коммерческих системах охлаждения и заморозки. Тип хладагента, с которым применяются клапаны указан на мембране. Не применяются с хладагентами высокого давления. Клапан заказывается по частям: корпус клапана, клапанный узел, адаптеры для присоединения.

Основные параметры:

• T 2 — клапан с внутренней линией выравнивания
• TE 2 — клапан с внешней линией выравнивания
• Присоединительные штуцеры в исполнении под пайку и отбортовку
• Максимальное рабочее давление 28 бар
• Длина капиллярной трубки 1,5 м

T2 / TE2 — Корпус клапана с термостатическим элементом Ридан. Нержавеющая капиллярная трубка

Клапаны T 2 / TE 2 предназначены для впрыска хладагента в испарители в зависимости от перегрева. Модели с внутренней и внешней линией выравнивания на выбор. Сменные клапанные вставки и различные диапазоны по температуре кипения позволяют оптимально подобрать клапан по холодопроизводительности в коммерческих системах охлаждения и заморозки. Тип хладагента, с которым применяются клапаны указан на мембране. Не применяются с хладагентами высокого давления. Клапан заказывается по частям: корпус клапана, клапанный узел, адаптеры для присоединения.

Основные параметры:

• T 2 — клапан с внутренней линией выравнивания
• TE 2 — клапан с внешней линией выравнивания
• Присоединительные штуцеры в исполнении под пайку и отбортовку
• Максимальное рабочее давление 28 бар
• Длина капиллярной трубки 1,5 м

Клапанные узлы в сборе с фильтром для клапанов T 2 / TE 2 Ридан

Cменные клапанные узлы позволяют легко подобрать требуемую производительность клапана.

Основные параметры:

*Номинальная производительность указана при следующих условиях:

• Температура кипения tе = +5 °С
• Температура конденсации tс = +35 °C
• Температура жидкого хладагента перед клапаном tl = +21 °C

Переходники под пайку и гайки Ридан

Переходники для соединения с медными трубами с наружным диаметром.

TE 5 - 55 — Клапаны терморегулирующие Ридан

Терморегулирующие клапаны TE5-55 контролируют поступление жидкого хладагента в испарители. Расход хладагента регулируется по его перегреву на выходе из испарителя. Клапаны предназначены для подачи жидкого хладагента в «сухие» (незатопленные) испарители, перегрев на выходе из которых прямо пропорционален тепловой нагрузке на испаритель. Наиболее часто клапаны TE5-55 устанавливаются в системах холодоснабжения и системах кондиционирования.

Основные параметры:

• TE 5-55 - клапаны с внешней линией выравнивания
• Патрубки под пайку
• Максимальное рабочее давление 30 бар
• Длина капиллярной трубки 3 м
• *Значение указано для : Температура кипения tе = 4,4° С; Температура конденсации tс = +40 °C, переохлаждение 2К

TGE — Клапаны терморегулирующие со встроенными клапанными узлами Ридан

Терморегулирующие клапаны ТGE контролируют поступление жидкого хладагента в испарители. Расход хладагента регулируется по его перегреву на выходе из испарителя. Клапаны предназначены для подачи жидкого хладагента в «сухие» (незатопленные) испарители, перегрев на выходе из которых прямо пропорционален тепловой нагрузке на испаритель. Наиболее часто клапаны TGE применяются в системах кондиционирования.

Основные параметры:

• Хладагент R410A
• TGE — клапаны с внешней линией выравнивания
• Штуцеры под пайку
• Максимальное рабочее давление 45 бар
• Длина капиллярной трубки 1,5 м
• *Значение указано для : Температура кипения tе = 5 °С; Температура конденсации tс = +40 °C, переохлаждение 6К

Термочувствительный элемент с хомутом крепления термобаллона

Элементы термостатические типа ТЕ модификации TE 5 (далее – элемент термостатический типа TE) являются основным компонентом терморегулирующего клапана. В сборе с корпусом клапана и клапанным узлом элементы термостатические типа TE контролируют перегрев хладагента на выходе из испарителя и поддерживают его на заданном уровне. Тип хладагента, для работы с которым предназначен клапан типа TE, указан на шильдике ТРВ.

Элементы термостатические типа ТЕ в составе терморегулирующего клапана подходят для применения в системах холодоснабжения, шоковой заморозки, охлаждения жидкости, льдогенераторах, тепловых насосах и системах кондиционирования, работающих на фторсодержащих хладагентах.
