Реле давления

Регулировка реле давления и подключение реле давления выполняются в соответствии с технической документацией, обеспечивая надежную и стабильную работу. При необходимости пользователь может определить, как настроить реле давления и как регулировать реле давления, исходя из требований системы.

Дополнительно в разделе представлены решения, работающие как датчик реле давления, обеспечивающие передачу сигнала в системы управления и формирующие единую систему реле давления в составе холодильной установки.

В каталоге Ридан представлены несколько серий реле давления и температуры, каждая из которых ориентирована на конкретные задачи:

• KP — классические блочные реле давления, применяемые в холодильных установках для контроля высокого и низкого давления. Используются для защиты системы от аварийных режимов, а также для пуска и остановки компрессоров и вентиляторов. Отличаются широким диапазоном настройки и возможностью точной регулировки параметров.
• ACB — картриджные реле давления компактного исполнения с дисковой мембраной. Предназначены для систем охлаждения и кондиционирования, могут устанавливаться непосредственно в узлах оборудования. Обеспечивают надежную работу даже в тяжелых условиях и доступны с автоматическим или ручным возвратом.
• MP — реле перепада давления, используемые для контроля разности давлений в системе, например, в контурах смазки или циркуляции. Применяются для защиты оборудования и контроля корректной работы отдельных узлов.
• UT — универсальные реле температуры (термостаты), предназначенные для контроля температурных режимов в холодильных и климатических системах. Используются для защиты оборудования от перегрева или переохлаждения и поддержания стабильных условий работы.

Эти серии охватывают основные задачи автоматизации: контроль давления, перепада давления и температуры, обеспечивая надежную и безопасную работу холодильных систем.

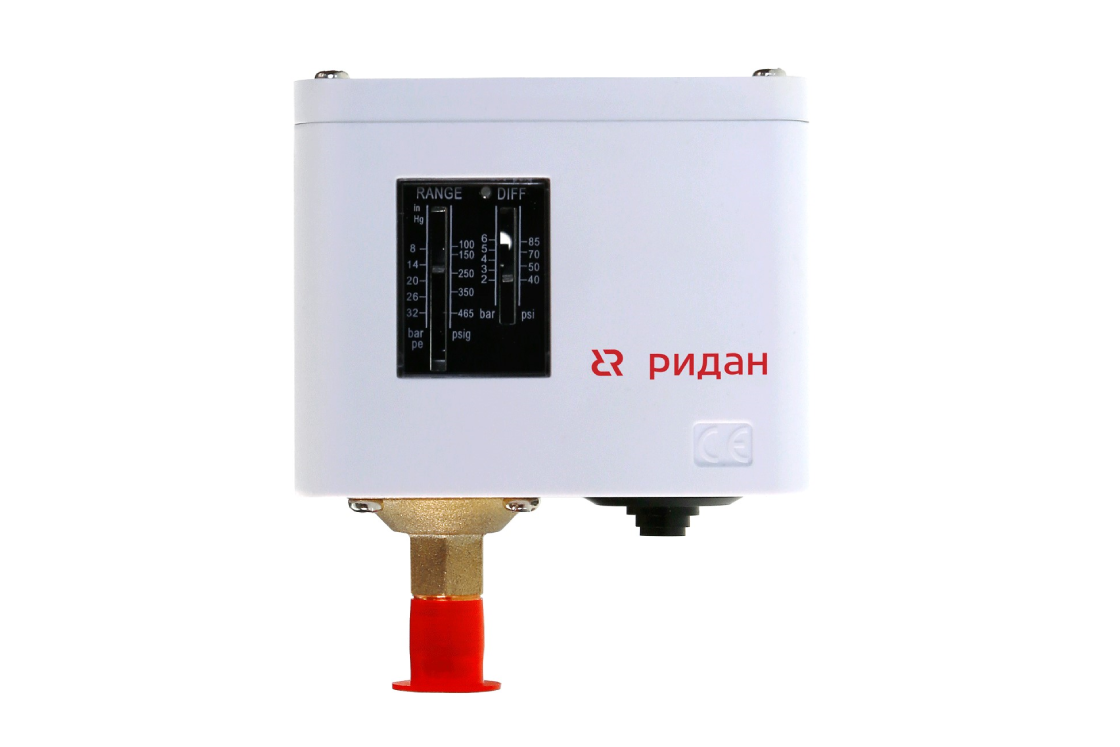

Реле давления одноблочные KP Ридан

Реле давления КР предназначены для использования в холодильных установках с целью защиты системы от слишком низкого давления всасывания или слишком высокого давления нагнетания. Реле давления КР используются также для пуска и остановки компрессоров холодильных установок и вентиляторов конденсаторов, охлаждаемых воздухом. Усиленная контактная группа, рассчитанная на нагрузку 16 А, дает им возможность управлять работой электродвигателей мощностью до 2 кВт без применения контакторов.

Основные параметры:

• Ручной или автоматический перезапуск
• ГХФУ и негорючие ГФУ хладагенты
• Контактная группа SPDT
• Максимальное рабочее давление:
  • LP: Макс. рабочее давление (PS / MWP) = 16,5 бар
  • HP: Макс. рабочее давление (PS / MWP) = 33 бар
  • KP 6: Макс. рабочее давление (PS / MWP) = 48 бар

• Температура окружающей среды –40°С до +65 °C
• Доступны модели с типом присоединения линии давления под отбортовку 1/4"
• Устойчивость к вибрациям

Реле давления одноблочные KP Ридан. Новый дизайн

Реле давления КР предназначены для использования в холодильных установках с целью защиты системы от слишком низкого давления всасывания или слишком высокого давления нагнетания. Реле давления КР используются также для пуска и остановки компрессоров холодильных установок и вентиляторов конденсаторов, охлаждаемых воздухом. Усиленная контактная группа, рассчитанная на нагрузку 16 А, дает им возможность управлять работой электродвигателей мощностью до 2 кВт без применения контакторов.

Основные параметры:

• Ручной или автоматический перезапуск
• ГХФУ и негорючие ГФУ хладагенты
• Контактная группа SPDT
• Максимальное рабочее давление:
  • LP: Макс. рабочее давление (PS / MWP) = 20 бар
  • HP: Макс. рабочее давление (PS / MWP) = 35 бар

• Температура окружающей среды –40°С до +65 °C
• Доступны модели с типом присоединения линии давления под отбортовку или пайку 1/4"
• Устойчивость к вибрациям

Реле давления двухблочные KP Ридан

Сдвоенные реле давления КР предназначены для использования в холодильных установках с целью защиты системы от слишком низкого давления всасывания и слишком высокого давления нагнетания. Реле давления КР используются также для пуска и остановки компрессоров холодильных установок и вентиляторов конденсаторов, охлаждаемых воздухом. Усиленная контактная группа, рассчитанная на нагрузку 16 А, дает им возможность управлять работой электродвигателей мощностью до 2 кВт без применения контакторов.

Основные параметры:

• Температура среды: -25°C ... +65°C.
• Максимальное рабочее давление КР15 (по низкой стороне / по высокой стороне): 16,5 бар / 33 бар.
• Максимальное рабочее давление КР16 (по низкой стороне / по высокой стороне): 20 бар / 48 бар.
• Ручной или автоматический перезапуск
• ГХФУ и негорючие ГФУ хладагенты
• Контактная группа SPDT + НД сигнал + ВД сигнал
• Доступны модели с типом присоединения линии давления под отбортовку 1/4"
• Устойчивость к вибрациям

Реле давления двухблочные KP Ридан. Новый дизайн

Сдвоенные реле давления КР предназначены для использования в холодильных установках с целью защиты системы от слишком низкого давления всасывания и слишком высокого давления нагнетания. Реле давления КР используются также для пуска и остановки компрессоров холодильных установок и вентиляторов конденсаторов, охлаждаемых воздухом. Усиленная контактная группа, рассчитанная на нагрузку 16 А, дает им возможность управлять работой электродвигателей мощностью до 2 кВт без применения контакторов.

Основные параметры:

• Температура среды: -25°C ... +65°C.
• Максимальное рабочее давление КР15 (по низкой стороне / по высокой стороне): 20 бар / 35 бар.
• Ручной или автоматический перезапуск
• ГХФУ и негорючие ГФУ хладагенты
• Контактная группа SPDT + НД сигнал + ВД сигнал
• Доступны модели с типом присоединения линии давления под отбортовку или пайку 1/4"
• Устойчивость к вибрациям

Реле давления картриджные ACB Ридан

Картриджные реле давления типа ACB представляют собой компактные реле давления с дисковой мембраной для использования в системах охлаждения и кондиционирования воздуха. Реле ACB выпускаются в исполнении с автоматическим или ручным возвратом. Надежность и компактные размеры позволяют эксплуатировать реле давления ACB в тяжелых условиях, а также устанавливать их непосредственно в те места холодильных установок, где необходимо регулировать давление. Для заказа доступны реле ACB с различными вариантами присоединительных штуцеров, электрических соединений и настроек давления.

Основные параметры:

• Температура среды: -30 ... +80°С
• Максимальное рабочее давление:
  • 35 бар для моделей с уставкой вкл/откл меньше 10 бар
  • 45 бар для моделей с уставкой вкл/откл от 10 бар до 35 бар
  • 55 бар для моделей с уставкой вкл/откл свыше 35 бар

• Температура среды: -30 ... +80°С
• Максимальное рабочее давление: 45 бар
• Максимальные токи:
  • Для контактной группы SPST до 6А переменного тока 250В
  • Для контактной группы SPDT до 4А переменного тока 250В

• Степень защиты корпуса: IP 65

Реле перепада давлений MP Ридан

Реле перепада давления  МР55 используются в качестве приборов автоматической защиты от понижения давления масла в картере компрессора. Если в течение заданного промежутка времени давление масла ниже заданного, реле перепада давления отключит компрессор. Реле  МР 55 используются в системах охлаждения с фторсодержащими хладагентами. Реле МР55 и позволяет регулировать перепад давления и поставляются как с тепловым реле времени, так и без него.

Основные параметры:

• Максимальное рабочее давление: 16,5 бар.
• Максимальное испытательное давление: 22 бар.
• Реле времени имеет температурную компенсацию в диапазоне -40 ... +60 °С.
• Максимальная допустимая температура сильфона: +100 °С.
• Контактное напряжение: 250 В; 125 В или 24 В переменного или постоянного тока.
• Допустимое колебание напряжения: +10 ... -15 %.
• Контактная группа SPDT
• Тип дифференциала - регулируемый
• Диапазон по стороне низкого давления -1...12 бар

Реле температуры (термостаты) универсальные UT Ридан

Термостаты типа UT представляют собой реле температуры с термобаллоном и капиллярной трубкой из нержавеющей стали или меди. Так как термостаты типа UT имеют нерегулируемый дифференциал, уставка (температура, которую должен поддерживать термостат) всегда будет являться средним значением в интервале температур. Благодаря ручке настройки на лицевой стороне реле позволяет предельно просто установить температуру, которую будет поддерживать термостат.

Основные параметры:

• Температура среды:  -30 °C ...+55 °C
• Диапазон регулирования:  -30 °C ...+30 °C
• Контактная группа: однополюсная двухпозиционная (SPDT)
• Контактная нагрузка, переменный ток (АС): АС1: 16 А, 250 В

* Использованы материалы веб-сайта www.ridan.ru
