Регуляторы давления

Регуляторы давления Ридан предназначены для поддержания стабильных рабочих параметров в холодильных системах и защиты оборудования от перегрузок. Они обеспечивают точное управление давлением в различных участках контура и являются важной частью автоматизации.

Основной принцип работы регуляторов давления заключается в автоматическом изменении степени открытия клапана в зависимости от текущего давления рабочей среды. Регуляторы давления позволяют поддерживать заданные параметры без постоянного вмешательства оператора. В процессе эксплуатации работа регуляторов давления происходит в непрерывном режиме, обеспечивая стабильность системы.

В холодильных установках используются различные типы устройств, включая регуляторы давления конденсации, которые поддерживают необходимое давление в конденсаторе, а также регуляторы давления кипения, обеспечивающие стабильную работу испарителя. Дополнительно применяются регуляторы давления в ресивере и регуляторы давления в картере компрессора, которые защищают оборудование от нежелательных перепадов давления и обеспечивают корректную работу компрессора.

В разделе Ридан представлены актуальные серии регуляторов давления, применяемые в холодильных системах:

KVR / NRD — регуляторы давления конденсации и ресивера, обеспечивают стабильное давление в конденсаторе и накопительных емкостях.
KVP — регуляторы давления кипения, применяются для поддержания заданного давления в испарителе.
KVL — регуляторы давления в картере компрессора, защищают оборудование от перегрузок при пуске и работе.
KVD — регуляторы перепада давления, обеспечивают контроль разности давлений в системе.
CPCE + LG — регуляторы производительности со смесителем жидкости, применяются для согласования производительности компрессора с фактической нагрузкой на испаритель.

Цена: По запросу

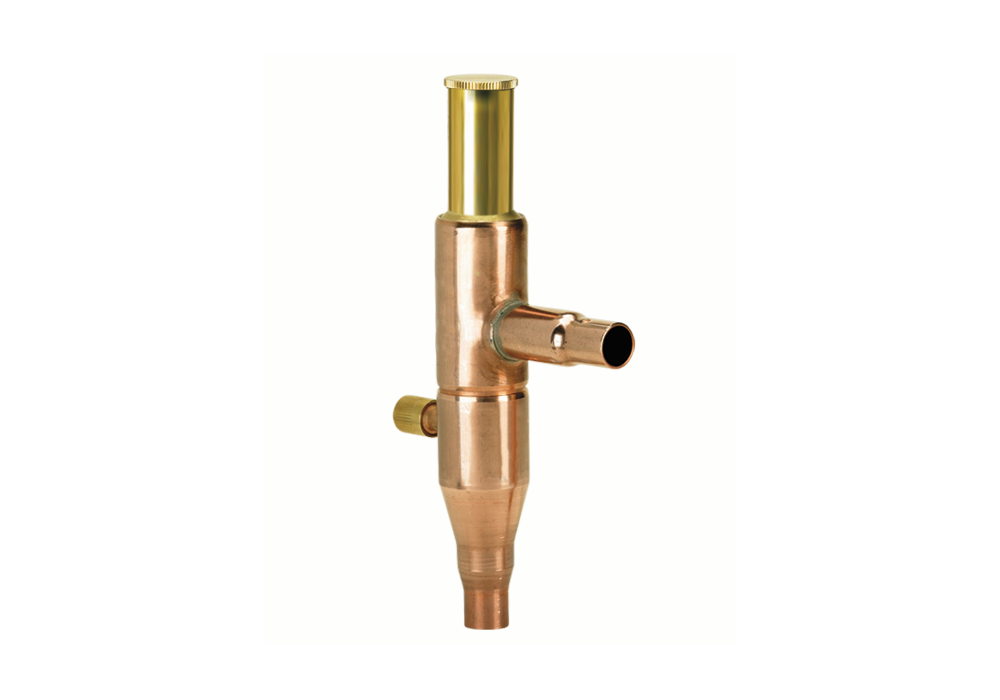

KVR – Регуляторы давления конденсации Ридан

Клапаны KVR необходимы для поддержания оптимального давления конденсации и запуска холодильной системы при низких температурах окружающего воздуха. Устанавливаются на линии нагнетания или жидкостную линию. Применяются совместно с дифференциальными обратными клапанами серии NRD или регуляторами давления в ресивере серии KVD.

Основные параметры:

Максимальное рабочее давление 28 бар
Диапазон рабочих температур -45 – 130 °C
Диапазон регулирования 5 – 17,5 бар
Доступны модели под пайку с дюймовыми патрубками
Клапан Шрёдера для подключения манометра для настройки давления

KVR_image.png | KVR – Регуляторы давления конденсации Ридан | официальный сайт Danfoss Россия

KVP – Регуляторы давления кипения Ридан

Клапаны KVP необходимы для поддержания более высокого давления кипения в испарителе, в отличие от основного давления кипения холодильной установки. При помощи данного клапана можно поддерживать более высокую температуру в камере. Устанавливаются на линии всасывания после испарителя.

Основные параметры:

Максимальное рабочее давление 18 бар
Диапазон рабочих температур -45 – 130 °C
Диапазон регулирования 0 – 5,5 бар
Доступны модели под пайку с дюймовыми патрубками
Клапан Шрёдера для подключения манометра для настройки давления

KVP_image.png | KVP – Регуляторы давления кипения Ридан | официальный сайт Danfoss Россия

KVL – Регуляторы давления в картере компрессора Ридан

Регуляторы давления в картере компрессора типа KVL устанавливаются в линию всасывания перед компрессором. Они защищают двигатель компрессора от перегрузок во время пуска после длительных простоев или циклов оттаивания (при высоком давлении в испарителе).

Основные параметры:

Температура среды: -60...+130 °C.
Диапазон регулирования от 0,2 до 6,0 бар. Заводская настройка: 2 бар. Максимальное рабочее давление 18 бар.

KVL_image.png | KVL – Регуляторы давления в картере компрессора Ридан | официальный сайт Danfoss Россия

KVD – Регуляторы давления в ресивере

KVD — это регулятор давления пропорционального типа. При падении давления в ресивере он открывается и перепускает газ по байпасной линии, поддерживая давление в ресивере на заданном уровне. Может применяться совместно с регулятором давления KVR. Система регуляторов давления KVR + KVD позволяет поддерживать давление в конденсаторе и ресивере на достаточно высоком для стабильной работы холодильной системы уровне.

Основные параметры:

Температура среды: -45...+130°C.
Диапазон регулирования от 3 до 20,0 бар. Заводская настройка: 10 бар. Максимальное рабочее давление 28 бар.
Сервисный порт: 1/4 дюйма. Используется для измерения давления.
Максимальное испытательное давление: 31 бар.

KVD_image.png | KVD – Регуляторы давления в ресивере | официальный сайт Danfoss Россия

CPCE + LG – Регуляторы производительности со смесителем жидкости Ридан

Регуляторы производительности СРСЕ применяются для согласования производительности компрессора с фактической нагрузкой на испаритель. Регуляторы СРСЕ устанавливаются в байпасную линию между сторонами низкого и высокого давления системы охлаждения и осуществляют перепуск горячего газа в участок холодильного контура между испарителем и терморегулирующим клапаном.

При этом ввод горячего газа должен осуществляться через смеситель «жидкость — газ» типа LG.

Основные параметры:

Температура среды: -50...+140 °C.
Диапазон регулирования от 0 до 6,0 бар. Заводская настройка: 0,4 бар. Максимальное рабочее давление 28 бар.
Смеситель потоков "жидкость — газ" LG благодаря своей конструкции обеспечивает однородность парожидкостной смеси на входе в испаритель.

CPCE+LG_image.png | CPCE + LG – Регуляторы производительности со смесителем жидкости Ридан | официальный сайт Danfoss Россия

NRD — Дифференциальные регуляторы давления Ридан

Дифференциальный клапан NRD начинает открываться при перепаде давления 1,4 бар между входным и выходным штуцером. Полностью открыт клапан при перепаде 3,0 бар. Клапан NRD устанавливается в байпасную линию между линией нагнетания и жидкостной линией на входе в ресивер. Используется вместе с регулятором давления KVR и предназначен для повышения давления в ресивере.

Основные параметры:

Температура среды: -45...+130 °C
Максимальное рабочее давление 46 бар
Открывающий перепад давлений:
— начало открытия: 1,4 бар
— полное открытие: 3,0 бар

Remove-bg.ai_1750338841031 (1).png | NRD — Дифференциальные регуляторы давления Ридан | официальный сайт Danfoss Россия

* Использованы материалы веб-сайта www.ridan.ru
