Системы мониторинга

Система мониторинга холодильного оборудования — современное решение для централизованного контроля и управления распределенными объектами холодильной цепи. Устройство ориентировано на применение в коммерческой и промышленной холодильной технике: торговые центры, складские комплексы, предприятия пищевой промышленности. Основная задача — исключить человеческий фактор при рутинных операциях и обеспечить непрерывный сбор данных с десятков точек.

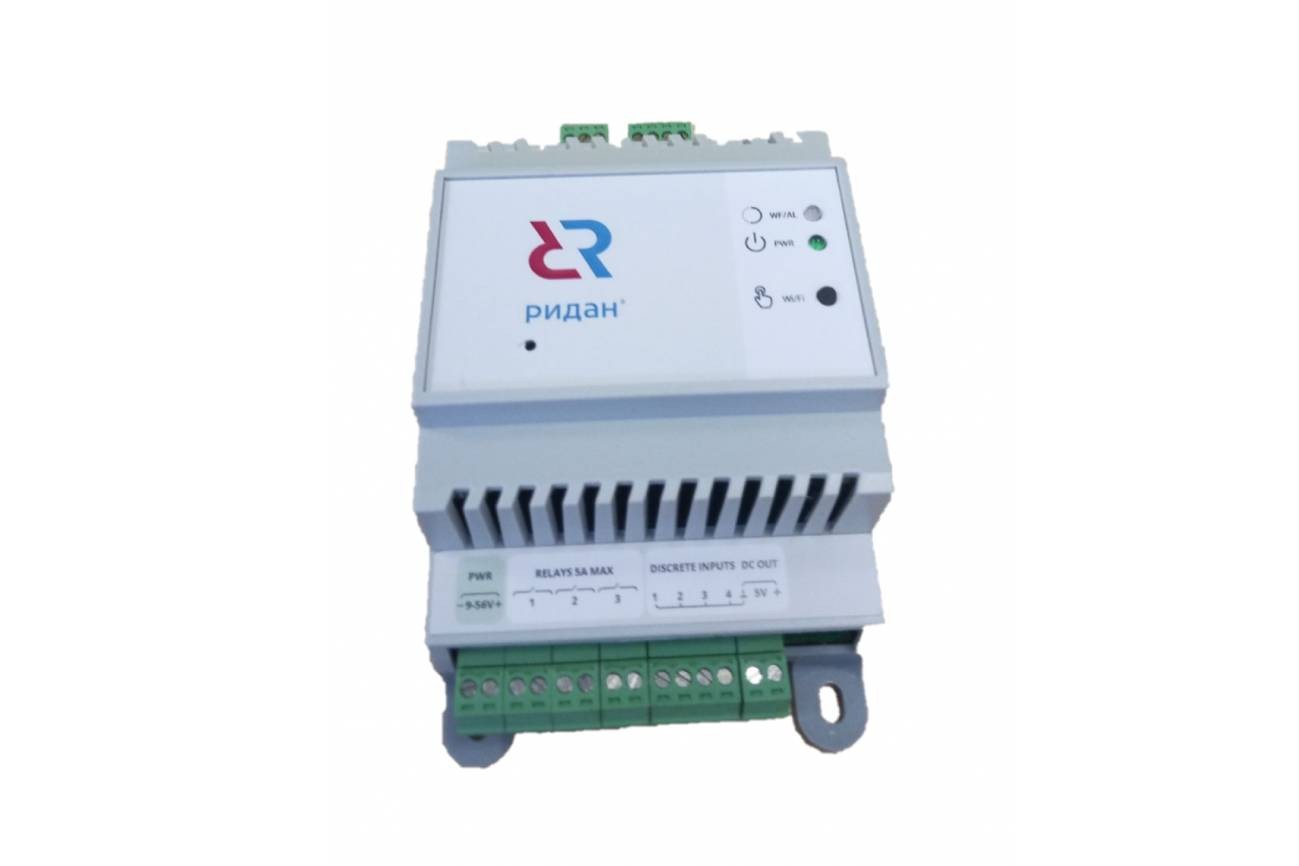

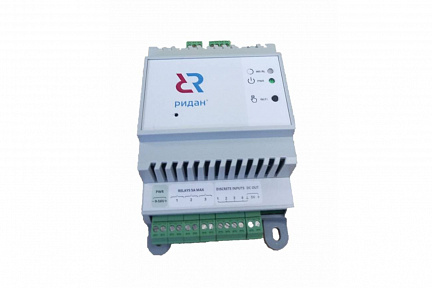

Блок типа Р-МС предназначен для удаленного управления контроллерами холодильного оборудования, подключенными к нему через облачный сервис Ридан Клауд (Cloud-Control).

Основные параметры:

Количество контроллеров до 50 шт
Порты RS485 2 шт (по Modbus (Модбас))
Поддержка контроллеров Ridan, Danfoss
Интерфейс передачи данных Ethernet (Эзернет), Wi-Fi
Напряжение питания 24 В пост. тока

Цена: По запросу

Назначение систем мониторинга

Блок централизованного управления Р-МС модификация 201 (система контроля холодильного оборудования) предназначен для объединения в единую информационную сеть контроллеров, управляющих холодильным оборудованием, по протоколу Modbus (Модбас) RS485. Устройство позволяет организовать управление контроллером с Modbus (Модбас) через персональный компьютер, настраивать действия контроллеров по расписаниям и аккумулировать данные о работе оборудования через облачный сервис Cloud Control. Для локальной настройки используется прямое подключение по Wi-Fi.

Совместимость систем мониторинга

Блок демонстрирует полную аппаратную совместимость со всей линейкой холодильной автоматики «Ридан». В качестве среды передачи данных поддерживается работа с контроллером Modbus (Модбас) RTU и контроллером RS485 Modbus (Модбас) через два физических порта RS485. Для верхнего уровня предусмотрены интерфейсы Ethernet (Эзернет) и Wi-Fi, что позволяет интегрировать контроллер Modbus (Модбас) TCP и контроллер Modbus (Модбас) IP в существующую инфраструктуру заказчика без замены головных устройств. К одному блоку возможно подключение до 50 устройств.

Ключевые преимущества системы мониторинга

Экосистемное решение: полная поддержка промышленного контроллера Modbus (Модбас) и контроллера универсального Modbus (Модбас) от «Ридан» из коробки.
Гибридный доступ: встроенный веб-сервер для работы на объекте и удалённо. Собственная точка доступа Wi-Fi обеспечивает прямое подключение к блоку без доступа в локальную сеть объекта.
Автономное логирование: полная история изменения всех параметров хранится как на самом блоке, так и передается в облако. Это превращает контроллер сбора данных Modbus (Модбас) в полноценный архиватор.
Координация и расписания: блок выполняет функции ведущего устройства в сети контроллеров Modbus (Модбас), управляя запуском оттаек по расписанию и транслируя команды на контроллер узла сети Modbus (Модбас) TCP и логический контроллер Modbus (Модбас).

Принцип работы системы мониторинга

Блок выполнен в пластиковом корпусе для монтажа на DIN-рейку и содержит процессорную плату, энергонезависимую память, модули интерфейсов. Цифровой контроллер Modbus (Модбас) Р-МС 201 выступает в роли шлюза: он опрашивает по двухпроводной линии RS485 подключенные контроллеры, преобразует протокол и передает данные на облачный сервер Ридан Клауд (Cloud-Control) или в SCADA-систему по Ethernet (Эзернет). Обратная связь позволяет удалённо изменять уставки программного контроллера Modbus (Модбас)и инициировать аварийные сценарии. Вся телеметрия автоматически синхронизируется с облаком, где доступны отчёты о поддержании температуры и журнал оператора с разграничением прав доступа.
