Контроллеры температуры

Назначение контроллера температуры

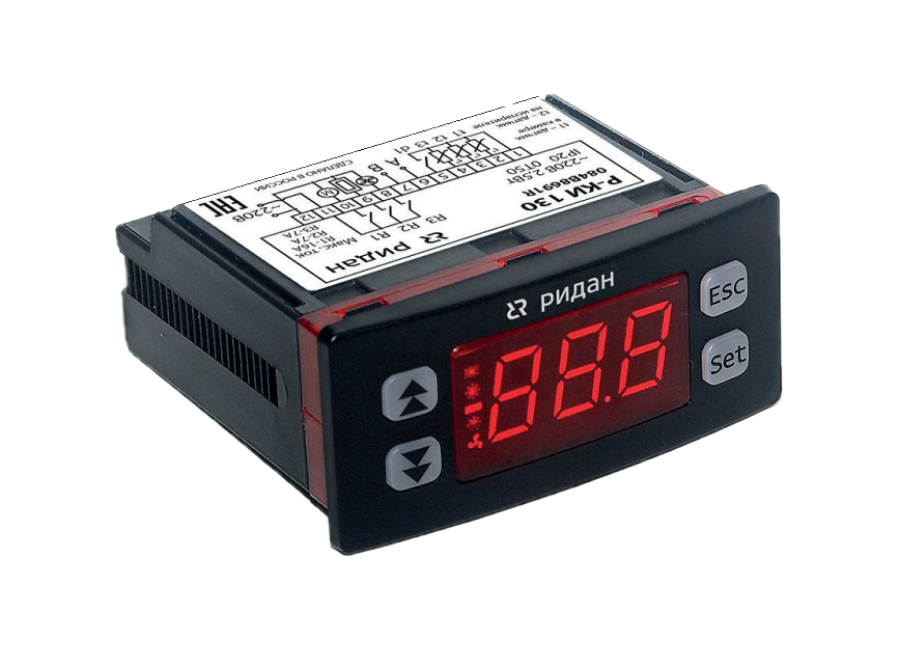

Контроллер испарителя типа Р-КИ 230 используется для управления испарителем холодильной установки с терморегулирующим вентилем (ТРВ) с целью поддержания заданной температуры, а также для управления режимом оттаивания и дополнительными функциями холодильного оборудования. Электронный контроллер температуры для холодильной установки получает сигналы от датчиков температуры, сравнивает показания с заложенными уставками и на основе этого сравнения замыкает или размыкает встроенные реле, управляя компрессором, вентиляторами и нагревательными элементами. Контроллер температуры с датчиком для холодильной установки обеспечивает точное поддержание режима охлаждения или нагрева.

Совместимость контроллера температуры

Контроллер температуры холодильной установки Р-КИ работает с датчиками температуры S3 и S4 (температура воздуха и температура испарителя), подключается к сети питания 230 В переменного тока частотой 50 Гц с потребляемой мощностью 2 Вт. Устройство оснащено встроенной сетевой картой и поддерживает передачу данных по протоколу ModBus, что позволяет интегрировать контроллер для испарителя в системы мониторинга с блоками типа Р-МС. Цифровой контроллер температуры для холодильной установки может управлять дополнительным оборудованием через реле DO2, DO3, настроенные на освещение, аварийную сигнализацию, ТЭНы оттайки или вентилятор испарителя. Контроллер на два испарителя в данной серии не предусмотрен, однако устройство поддерживает работу с двумя датчиками температуры.

Ключевые преимущества контроллера температуры

• Универсальное управление оттайкой. Контроллер испарителя поддерживает четыре режима оттаивания: без оттайки, оттайка ТЭНами, оттайка горячим газом (для витрин и ларей) и оттайка воздухом, а также функцию таяния.
• Гибкое управление вентилятором. Контроллер температуры может управлять вентилятором испарителя тремя способами: по температуре датчика на испарителе, в пульсирующем режиме или по сигналу охлаждения.
• Диагностика и защита. Электронный контроллер температуры для холодильной установки контролирует работоспособность датчиков, отслеживает аварийные сигналы по температуре воздуха и конденсатора, а также контролирует продолжительность времени нагрева и охлаждения.
• Удобство настройки и интеграции. Как настроить контроллер температуры холодильной установки — через дисплей с кнопками управления или удаленно по сети ModBus. Предусмотрена блокировка клавиатуры, звуковая сигнализация, блокировка входа в меню паролем и управление по цифровому входу.

Принцип работы контроллера температуры

Принцип работы контроллера температуры холодильной установки основан на программном управлении холодильным оборудованием. Контроллер температуры получает сигналы от датчиков температуры S3 (воздуха) и S4 (испарителя), сравнивает эти показания с заложенными уставками и на основе сравнения замыкает или размыкает встроенные реле. Подключение контроллера температуры предусматривает использование реле DO1 для включения или отключения нагрева или охлаждения объема по показаниям датчиков. Реле DO2 и DO3 настраиваются на управление дополнительным оборудованием: освещением, аварийной сигнализацией, ТЭНами оттайки или вентилятором испарителя.

Контроллер влажности и температуры в данной модели не реализован — устройство управляет только температурным режимом. Контроллер на два испарителя также не поддерживается, однако один контроллер может управлять испарителем с двумя датчиками температуры (воздуха и испарителя).
