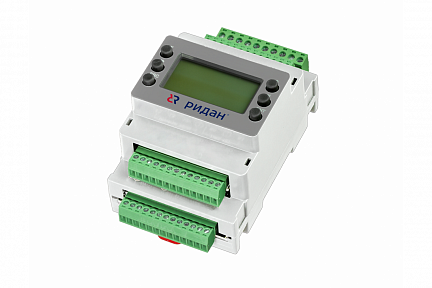

Контроллеры инженерных сетей

Назначение контроллера инженерных систем

Контроллер «Умного щита» Р-УЩ 101 предназначен для управления инженерными системами магазина: контроллер кондиционера, контроллер тепловой завесы и прочих электрических нагрузок. Устройство поддерживает до 6 кондиционеров по Modbus (Модбас) и 2 тепловые завесы с собственными датчиками температуры.Wifi контроллер для кондиционера (при подключении внешнего шлюза) является готовым и полноценным контроллером управления кондиционера.

Контроллер чиллера Р-КЧ 101 используется для управления водоохлаждающими установками: это профессиональной управляющее устройство для чиллера, работающее также с контроллерами винтового компрессора и конденсатора. Устройство поддерживает до 3 шаговых или 2 винтовых компрессоров, а также контроллер для винтового компрессора с возможностью управления разгрузчиками. Подходит как контроллер холодильного компрессора и даже как контроллер компрессора холодильной установки в мощных торговых системах.

Контроллер вентиляционных систем Р-ВК 101 — профессиональный контроллер, управляющий также теплообменником на нагрев/охлаждение, увлажнителем и вентиляторами притока/вытяжки с резервированием.

Совместимость контроллера инженерных систем

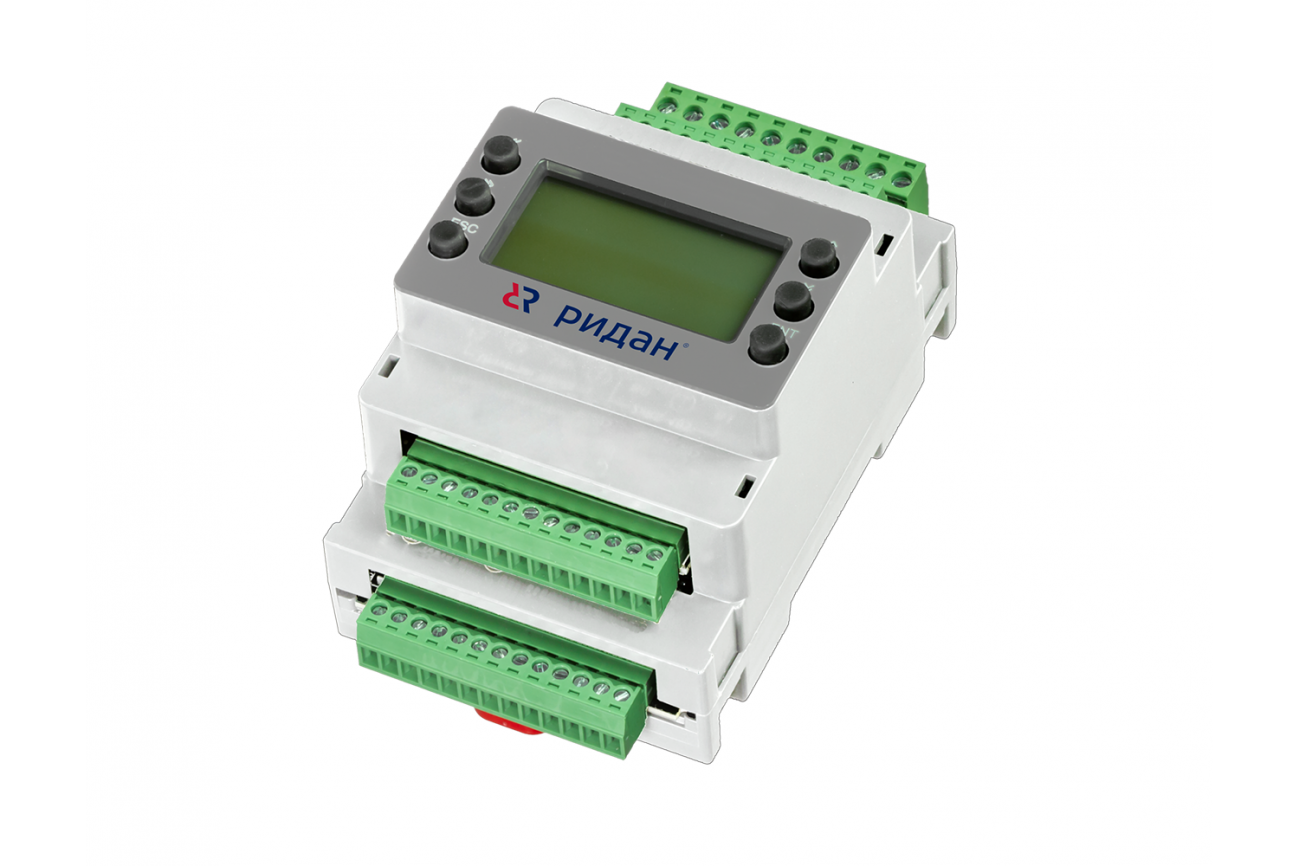

Все контроллеры серии выполнены в корпусе для монтажа на DIN-рейку со встроенным графическим дисплеем. Контроллер для кондиционера Р-УЩ поддерживает интеграцию с оборудованием Haiers (Хайерс) по протоколу Modbus (Модбас), что делает его универсальным контроллером кондиционера. При необходимости вы можете купить контроллер компрессора с возможностью работы как напрямую (через дискретные выходы), так и по сети передачи данных. Полная инструкция для контроллера входит в комплект поставки.

Ключевые преимущества контроллера

• Энергосберегающие алгоритмы: астротаймер с расчетом восхода/заката для 46 городов, режимы «Ночная пауза», «Продление работы» и «Инвентаризация».

• Резервирование входов и выходов для повышения надежности.

• Подсчет наработки подключенных устройств для планирования обслуживания.

• Гибкое календарное планирование: задание рабочих периодов для тепловых завес и кондиционеров, управление по уличному датчику.

• Поддержка различных типов компрессоров: шаговые, винтовые (с разгрузчиками), спиральные, а также компрессоры с частотным преобразователем.

• Плавная и шаговая регулировка производительности теплообменников и вентиляторов конденсатора.

Принцип работы контроллера инженерных сетей

Управление осуществляется путем включения/отключения дискретных выходов на основании заложенной программы, пользовательских настроек и сигналов от датчиков температуры. Контроллер давления компрессора и температурные датчики непрерывно мониторят параметры системы. В чиллерах возможна работа как одиночного контура, так и модульной системы с мастер-слейв архитектурой, где расчет общей мощности ведет мастер-контроллер. В вентиляционных установках контроллер увлажнителя, контроллер теплообменника и вентиляторов работает по единому алгоритму поддержания заданных параметров воздуха.

Контроллеры инженерных сетей Р-УЩ Ридан

Специализированный контроллер для управления инженерными сетями в магазинах розничной торговли.

Основные параметры:

• Напряжение питания 24 В пост. тока;
• Рабочая температура от 7 до 50 °С;
• Температура хранения от -40 до 70 °С;
• Степень защиты корпуса IP20

Контроллеры инженерных сетей Р-КЧ Ридан

Параметрические контроллеры Р-КЧ101 разработаны для управления чиллерами с различными конфигурациями. Один контроллер рассчитан на один контур, однако программа контроллера позволяет легко добавлять модули и управлять установками до 8 контуров по принципу мастер-слейв. Контроллер содержит следующие алгоритмы:

• Пуск, контроль и резервирование насосов испарителя с отслеживанием реле протока;
• Управление двумя винтовыми компрессорами с шаговой или плавной загрузкой, управление двумя компрессорами с наличием до 4 разгрузочных устройств в каждом, управление двумя компрессорами с первым ведущим 0-10В, управление тремя стандартными компрессорами типа вкл-выкл. Алгоритмы LIFO, FIFO, время наработки;
• Предзащиты по давлению и температуре;
• Управление двумя вентиляторами конденсатора, с плавающей уставкой;
• Фрикулинг, смешанный режим;
• Маслоохладитель с тремя ступенями;
• Модульный чиллер — до 8 устройств всего;
• Ручное управление для отладки оборудования;
• Динамическая конфигурация входов-выходов;
• Настройки аварий.

Контроллеры инженерных сетей Р-ВК Ридан

Контроллеры типа Р-ВК управляют промышленными вентиляционными системами различного назначения.

Основные параметры:

• Напряжение питания 24 В пост. тока;
• Рабочая температура от -7 до 50 °С;
• Температура хранения от -40 до 70 °С;
• Степень защиты корпуса IP20
