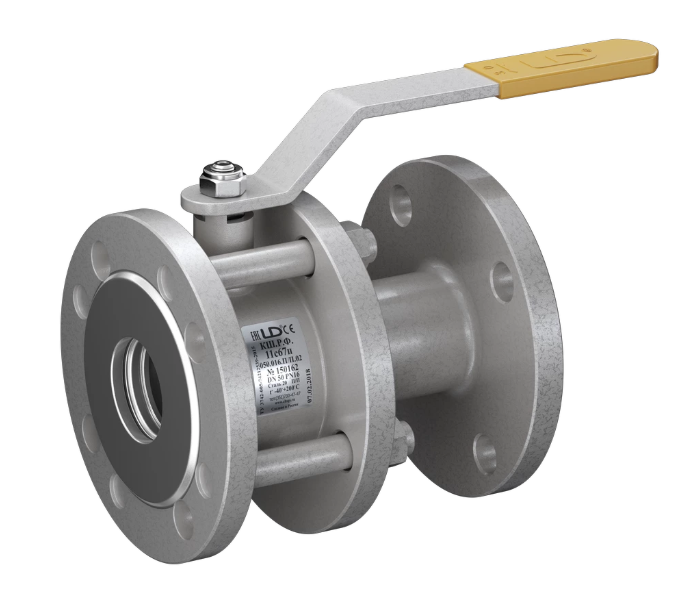

Краны LD разборные

Шаровые краны 11С67П предназначены для транспортировки подготовленной теплосетевой воды, нефтепродуктов, горюче-смазочных материалов, природного газа, сжиженных углеводородных газов, неагрессивных газообразных сред и жидкостей без содержания абразивных примесей, по отношению к которым материалы крана коррозионно-стойки. Но менклатура шаровых кранов 11С67П включает номинальные диаметры (DN) от 25 до 200, а также номинальное давление (PN) от 1,6 до 4,0 (МПа).

Высокое качество шаровых кранов 11С67П обеспечивает максимальный класс герметичности затвора «А» по ГОСТ 9544. В зависимости от исполнения шаровые краны 11С67П могут быть использованы как в умеренном, так и в холодном климате (У категории и ХЛ категории по ГОСТ 15150).

В зависимости от условий эксплуатации и характеристик рабочей среды шаровые кра ны 11С67П изготавливаются из следующих марок стали:

• Шаровые краны 11С67П из стали 20 (исполнение 02)

• Шаровые краны 11С67П из стали 09Г2С (исполнение 03)

Цена: По запросу

ПРИМЕНЕНИЕ

Разборные шаровые краны для жидких и газообразных сред Шаровые краны 11С67П относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, транспортируемой в трубопроводах:
• нефтеперерабатывающей и газовой промышленности;
• жилищно-коммунального и теплосетевого хозяйства.

РАБОЧИЕ УСЛОВИЯ РАБОЧАЯ СРЕДА:

Теплосетевая вода, пар (t=150°C постоянно, t=160°C кратковременно), нефтепродукты, горюче-сма зочные материалы и жидкости без содержания абразивных примесей.
- Рабочее давление: до 4,0 МПа.
- Температура рабочей среды: от -40°C до +200°C (для исполнения 02), от -60°C до +200°C (для исполнения 03).
- Температура окружающей среды: от -40°C до +80°C (для исполнения 02), от -60°C до +80°C (для исполнения 03) по ГОСТ 15150.

РАБОЧАЯ СРЕДА:

Природный газ, сжиженные углеводородные газы, неагрессивные газообразные среды, по отноше нию к которым материалы крана коррозионно-стойки.
- Рабочее давление:

природный газ – 1,2 МПа,
прочие среды – до 4,0 МПа.

- Температура рабочей среды:

природный газ: от -40°Cдо +80°C (для исполнения 02), от -60°C до +80°C (для исполнения 03);
прочие среды: от -40°C до +200°C (для исполнения 02), от -60°C до +200°C (для исполнения 03).

- Температура окружающей среды: от -40°C до +80°C (для исполнения 02), от -60°C до +80°C (для исполнения 03) по ГОСТ 15150.

УПРАВЛЕНИЕ

Управление шаровым краном 11С67П можно осуществлять с помощью ручки, редуктора, пневмопривода, электроприво да, гидропривода - непосредственно или дистанционно.

ИСПЫТАНИЯ

Испытания проведены на испытательных стендах с давлением 1,5 PN, согласно ГОСТ 21345 по классу герметичности А, ГОСТ 9544 «Арматура трубопроводная запорная. Нормы герметичности затворов»:

- на герметичность воздухом:

для Рпр 0,6 МПа при t +20°C;

- на прочность и плотность водой:

для PN 1,6 МПа - 2,4 МПа,
для PN 2,5 МПа - 3,8 МПа,
для PN 4,0 МПа - 6,0 МПа.

ДОКУМЕНТАЦИЯ

паспорт на каждый кран,
спецификация к паспорту на каждый кран,
руководство по эксплуатации,
комплект разрешительных документов (заверенные копии).

УСТАНОВКА НА ТРУБОПРОВОД

Шаровые краны 11С67П могут устанавливаться на трубопровод в произвольном положении.

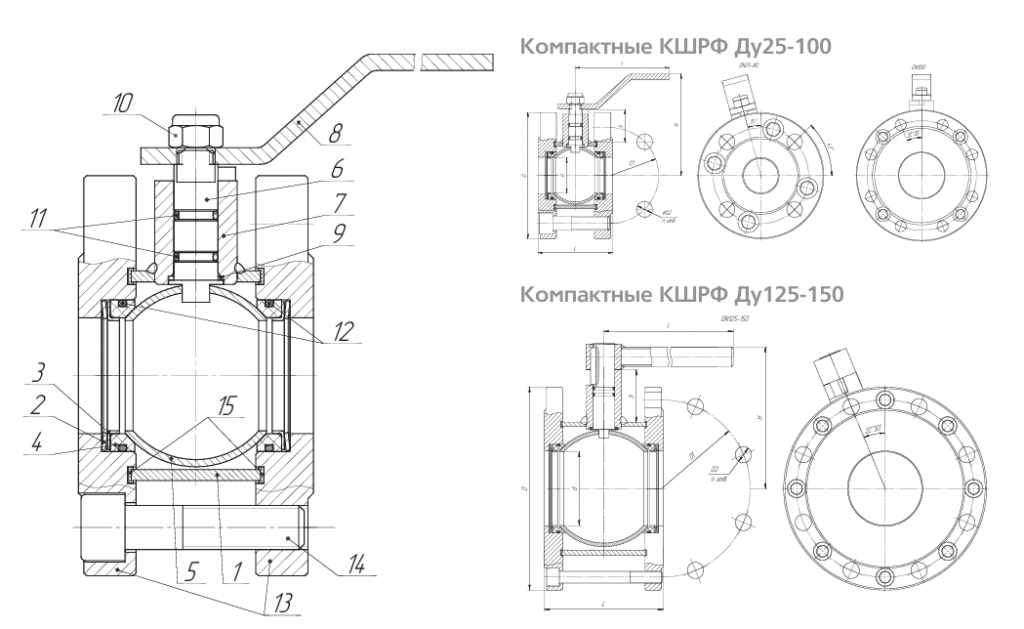

КОНСТРУКЦИЯ КОМПАКТНОГО ШАРОВОГО КРАНА

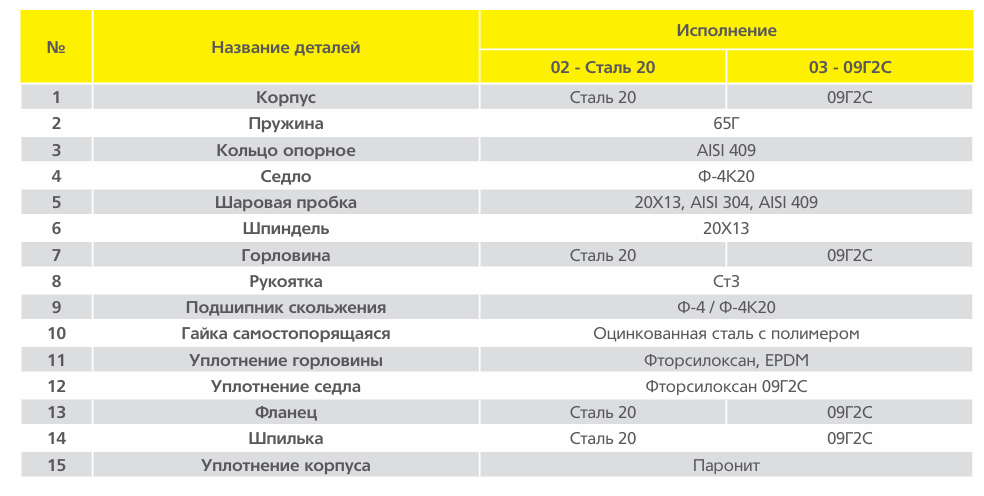

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

Технические характеристики представлены в файле: Краны LD разборные
