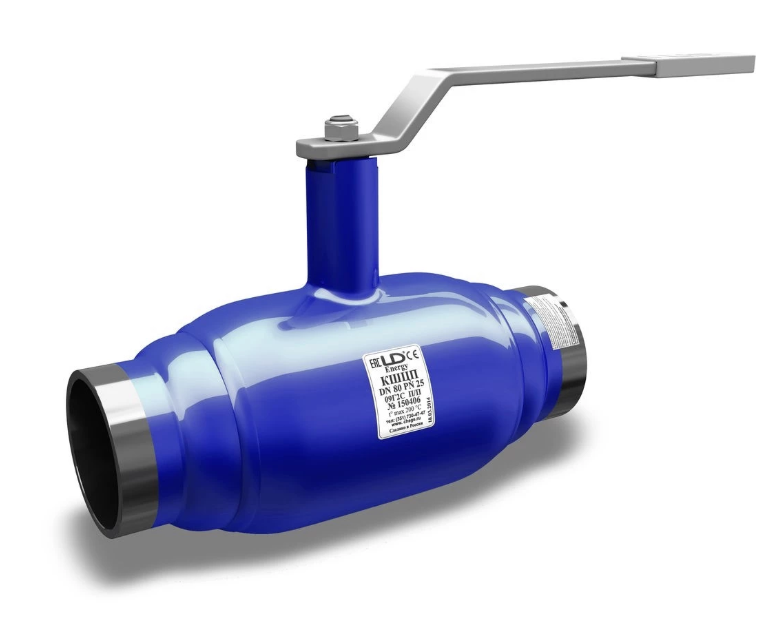

Краны LD Energy для жидкости

Шаровые краны Energy от компании LD представляют собой интеграцию новаторских инженерных решений. Эти краны, разработанные на основе уникальных технологий, значительно улучшают эксплуатационные свойства, долговечность и надежность изделий.

Принадлежат к категории трубопроводной арматуры для промышленного применения, шаровые краны Energy эффективно контролируют поток рабочих сред в трубопроводах. Они используются в:

Системах тепло- и хладоснабжения, а также на промышленных объектах;
Точках учета тепловой энергии и централизованных тепловых пунктах;
Сфере жилищно-коммунального хозяйства.

Эти краны совместимы с различными жидкостями, включая теплосетевую воду, специализированные теплоносители, а также растворы этиленгликоля или пропиленгликоля до 50%, и другие жидкости, устойчивые к коррозии материалов крана.

Цена: По запросу

ПРЕИМУЩЕСТВА НАШИХ ШАРОВЫХ КРАНОВ LD ENERGY ДЛЯ ЖИДКОСТИ

Шаровые краны Energy подходят для работы в различных климатических условиях, от -60°C до +200°C, и предназначены для бесперебойной работы в этих температурных диапазонах.

Благодаря цельносварной конструкции, шаровые краны Energy исключают наличие резьбовых соединений на корпусе, что минимизирует риск утечек при динамических нагрузках. В их изготовлении используются не стандартные литые детали, а прессованные холодной штамповкой заготовки из трубного металлопроката ведущих национальных металлургических предприятий.

Высококачественные шаровые краны Energy отличаются максимальной герметичностью класса «А» согласно ГОСТ 9544.

Продукция LD Energy выделяется благодаря:

Использованию в шаровых кранах заготовок из трубного сортамента или ковки высокой прочности;
Увеличенной толщине стенок корпуса;
Применению двухкомпонентной износостойкой покраски.

В зависимости от способа присоединения к трубопроводу выделяются следующие основные типы шаровых кранов Energy: КШЦФ КШЦП КШЦМ КШЦЦ КШЦШ КШЦК КШЦС КШЦППЭ

– Фланцевое присоединение по ГОСТ 33259
– Приварное присоединение
– Муфтовое присоединение
– Цапковое присоединение
– Штуцерное присоединение
– Комбинированное присоединение
– Для сброса рабочей среды
– с полиэтиленовыми патрубками

Цельносварные шаровые краны Energy не имеют каких-либо резьбовых разъемов на корпусе, через которые возможна протечка при динамических нагрузках на трубопровод. В шаровом кране исполь зуются не литые элементы, как в большинстве типов запорной арматуры, а обжатые холодной штам повкой заготовки, изготовленные из трубного сортамента крупнейших отечественных металлургических заводов.

Высокое качество шаровых кранов Energy обеспечивает максимальную герметичность класса «А» по ГОСТ 9544

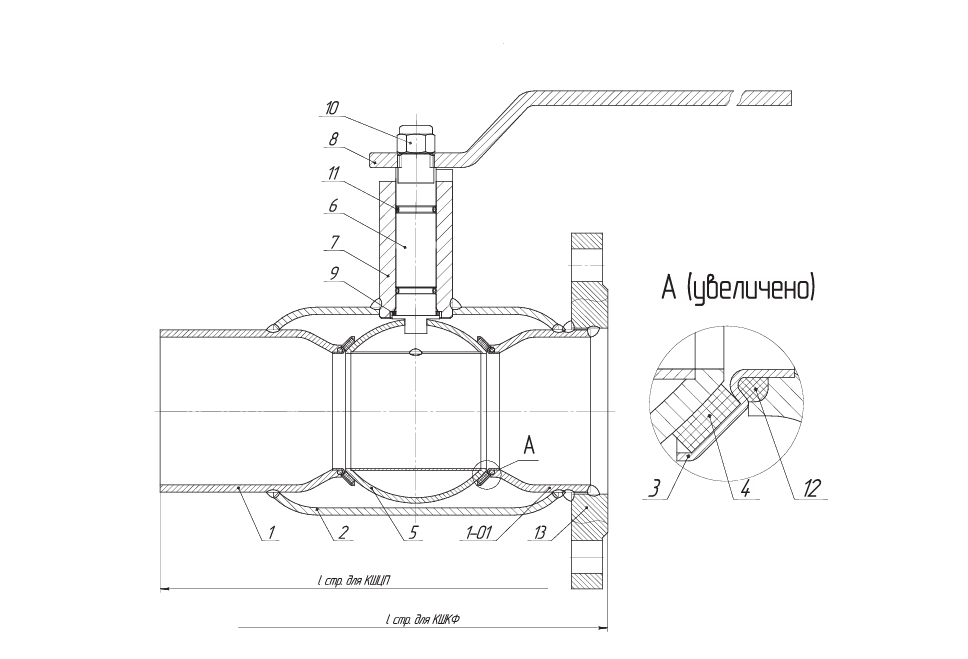

КОНСТРУКЦИЯ ШАРОВОГО КРАНА LD ENERGY

ПРИМЕНЕНИЕ

Шаровые краны Energy относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, транспортируемой в трубопроводах:

систем теплоснабжения, хладоснабжения и промышленных производств;
узлах учета тепловой энергии и тепловых пунктах (ИТП, ЦТП);
жилищно-коммунального хозяйства.

РАБОЧИЕ УСЛОВИЯ

Жидкие рабочие среды: теплосетевая вода, специализированные теплоносители, в т.ч. водные растворы этиленгликоля или пропиленгликоля с концентрацией до 50%, иные жидкие среды, по отношению к которым материалы крана коррозионностойки. Пар: до +150°С. Рабочее давление: до 40 кгс/см2.
Температура рабочей среды: от - 60 °С до + 200 °С.
Климатическое исполнение (Температура окружающей среды): УХЛ (от - 60°С до + 60 °С по ГОСТ 15150).

УПРАВЛЕНИЕ

Управление шаровым краном Energy можно осуществлять с помощью ручки, редуктора, пневмопривода, гидропривода, элек тропривода непосредственно или дистанционно.

ИСПЫТАНИЯ

На испытательных стендах согласно ГОСТ 9544 «Арматура трубопроводная запорная. Нормы герметичности затворов» и ГОСТ 33257-2015 «Арматура трубопроводная.
Методы контроля и испытаний»:
- на герметичность затвора воздухом Рпр 6 кгс/см2 при t + 20°C;
- на прочность и плотность материала корпуса и сварных соединений водой Рпр = 1,5×PN;
- на герметичность по отношению к внешней среде неподвижных и подвижных (сальниковых уплотнений) соединений водой Рпр = 1,1×PN.

ДОКУМЕНТАЦИЯ

• Паспорт на каждый кран;
• Спецификация к паспорту на каждый кран;
• Руководство по эксплуатации и инструкция по монтажу на каждый кран.

УСТАНОВКА НА ТРУБОПРОВОД

Шаровые краны LD Energy могут устанавливаться на трубопровод в произвольном положении. Согласно ГОСТ Р 53672 шаро вые краны Energy запрещено использовать в качестве опоры трубопровода.
