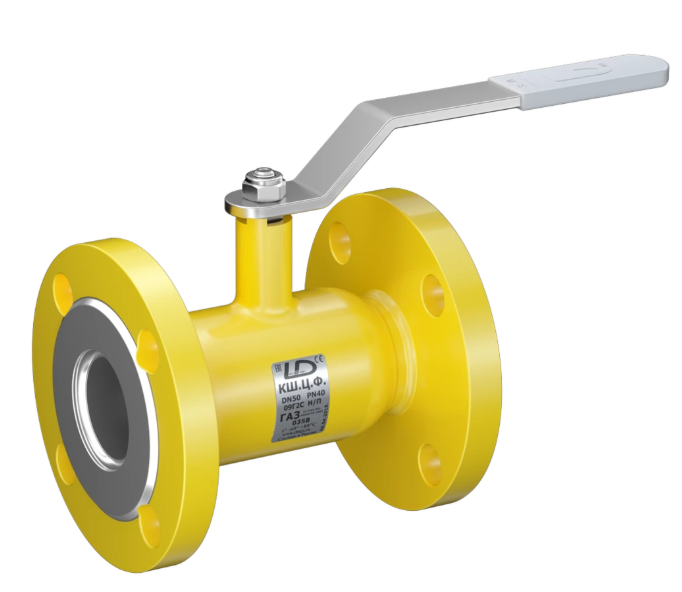

Краны LD Energy для газа

Шаровые краны Energy от LD представляют собой результат применения передовых инженерных идей. Эти краны построены на основе уникальных технологий, которые улучшают их рабочие характеристики, повышают надежность и продлевают срок службы.

Шаровые краны Energy Gas являются частью промышленной трубопроводной арматуры и предназначены для контроля потока рабочих сред в системах газораспределения и потребления, а также на узлах учета и пунктах редуцирования газа.

Эти краны подходят как для умеренного, так и для холодного климата, работая надежно в температурном диапазоне от -60°C до +80°C.

Специальная модификация кранов Energy Gas, доступная для покупки на официальном сайте, разработана для работы с газовыми средами, учитывая стандарты газораспределительных организаций. Продукция проходит строгий контроль качества и сертифицирована по системе «ГАЗСЕРТ».

Цена: По запросу

Цельносварные шаровые краны Energy Gas, особенностью которых является отсутствие резьбовых соединений на корпусе, предотвращают утечку при динамических нагрузках. Вместо литых элементов, характерных для большинства запорной арматуры, используются детали, полученные холодной штамповкой из стальных трубных заготовок, произведенных крупнейшими отечественными металлургическими заводами.

Высокая герметичность шаровых кранов Energy Gas, соответствующая классу «А» по ГОСТ 9544, гарантирует их качество. Цены и условия доставки можно узнать на официальном сайте лд.рф, выбрав представительство в вашем городе.

Дополнительные особенности продукции LD Energy включают:

Использование заготовок из трубного сортамента или кованых деталей для повышения прочности.
Увеличенная толщина стенок корпуса.
Соответствие строительных длин фланцевых кранов европейским и российским стандартам.
Применение двухкомпонентной износостойкой окраски желтого цвета.

Продукция LD Energy обладает рядом отличительных особенностей:

• В шаровом кране используются заготовки, изготовленные из трубного сортамента или кованых деталей высокой прочности
• Увеличенная толщина стенок корпусных элементов
• Строительные длины фланцевых кранов соответствуют строительным длинам европейских и рос сийских производителей
• Двухкомпонентная износостойкая окраска (желтая)

В зависимости от способа присоединения к трубопроводу выделяются следующие основные типы шаровых кранов Energy: КШЦФ КШЦП КШЦМ КШЦЦ КШЦШ КШЦК КШЦС КШЦППЭ

– Фланцевое присоединение по ГОСТ 33259
– Приварное присоединение
– Муфтовое присоединение
– Цапковое присоединение
– Штуцерное присоединение
– Комбинированное присоединение
– Для сброса рабочей среды
– с полиэтиленовыми патрубками

Высокое качество шаровых кранов Energy обеспечивает максимальную герметичность класса «А» по ГОСТ 9544

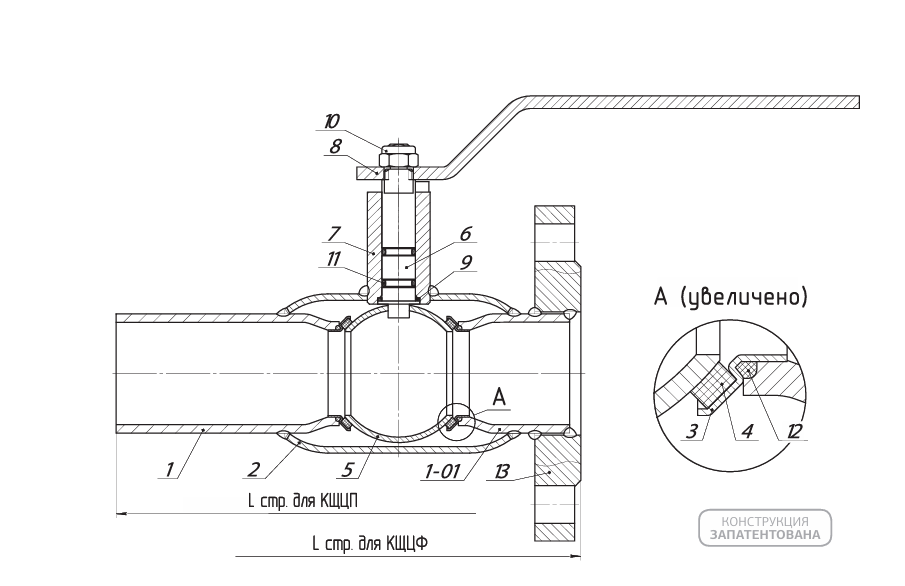

КОНСТРУКЦИЯ ШАРОВОГО КРАНА LD ENERGY

ПРИМЕНЕНИЕ

Шаровые краны Energy относятся к трубопроводной арматуре промышленного назначения и предназначены для перекрытия потока рабочей среды, транспортируемой в трубопроводах:

газораспределения и газопотребления
узлах учета и пунктах редуцирования газа

РАБОЧИЕ УСЛОВИЯ

Газообразные рабочие среды: природный газ по ГОСТ 5542, сжиженные углеводородные газы по ГОСТ 20448, воздух, ней тральные газы и иные газообразные среды, по отношению к которым материалы крана коррозионностойки.
Рабочее давление: до 40 кгс/см2.
Температура рабочей среды*: от - 60 °С до + 80 °С (исполнение ХЛ/УХЛ); от -40 °С до + 80 °С (исполнение У). Кратковременно до +100°С
Климатическое исполнение (Температура окружающей среды):
• Климатическое исполнение У: от - 40°С до + 60 °С по ГОСТ 15150
• Климатическое исполнение ХЛ/УХЛ: от - 60°С до + 60 °С по ГОСТ 15150

УПРАВЛЕНИЕ

Управление шаровым краном Energy Gas можно осуществлять с помощью ручки, редуктора, пневмопривода, гидропривода, элек тропривода непосредственно или дистанционно.

ИСПЫТАНИЯ

На испытательных стендах согласно ГОСТ 9544 «Арматура трубопроводная запорная. Нормы герметичности затворов» и ГОСТ 33257-2015 «Арматура трубопроводная.
Методы контроля и испытаний»:
- на герметичность затвора воздухом Рпр 6 кгс/см2 при t + 20°C;
- на прочность и плотность материала корпуса и сварных соединений водой Рпр = 1,5×PN;
- на герметичность по отношению к внешней среде неподвижных и подвижных (сальниковых уплотнений) соединений водой Рпр = 1,1×PN.

ДОКУМЕНТАЦИЯ

• Паспорт на каждый кран;
• Спецификация к паспорту на каждый кран;
• Руководство по эксплуатации и инструкция по монтажу на каждый кран.

УСТАНОВКА НА ТРУБОПРОВОД

Шаровые краны LD Energy Gas могут устанавливаться на трубопровод в произвольном положении. Согласно ГОСТ Р 53672 шаро вые краны Energy запрещено использовать в качестве опоры трубопровода.
