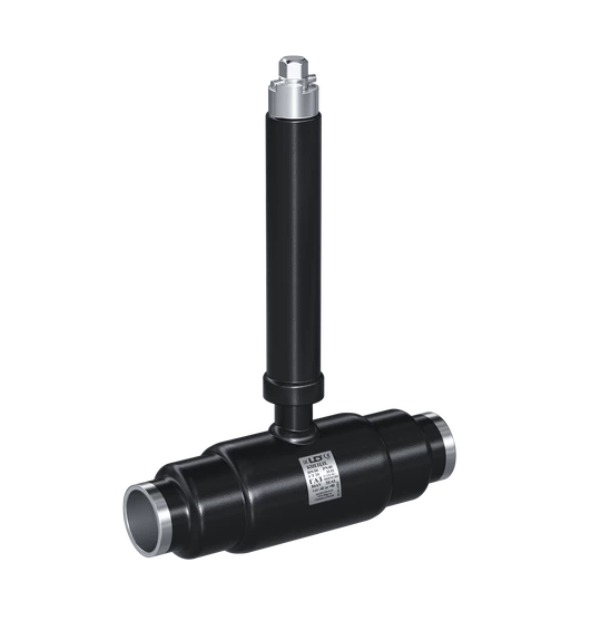

Краны LD для подземной установки

Кран для подземной установки- это разновидность шарового крана, у которого ось управления (шпиндель) имеет увеличенную длину, выведенную на поверхность. Конструкция позволяет размещать запорную арматуру под землей на значительной глубине (глубина закладки может достигать 3000–5000 мм), при этом управление краном осуществляется сверху с помощью Т-ключа, редуктора или электропривода.

Данное исполнение специально разработано для эксплуатации в условиях ограниченного доступа к запорной арматуре — удлиненный шток позволяет управлять краном с поверхности, не опускаясь в колодец или котлован, что значительно упрощает обслуживание трубопроводов и обеспечивает безопасность персонала

Цена: По запросу

Основные виды кранов LD с удлиненным шпинделем:

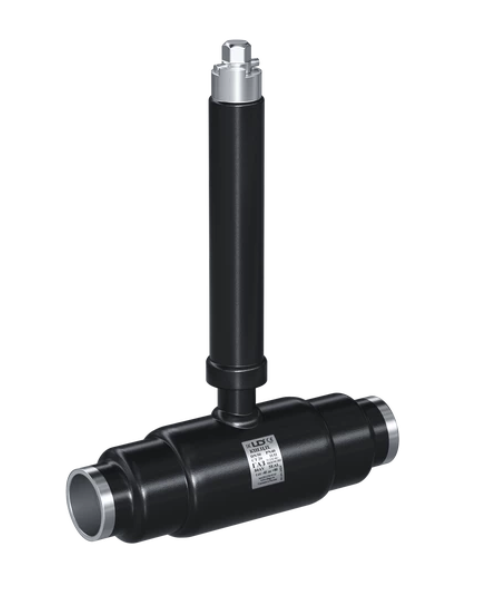

1. Краны LD для газа с удлиненным шпинделем

Шаровые краны газовой серии КШ.Ц.П.GAS с удлиненным штоком предназначены для подземной установки на газопроводах .

Где применяются: Системы газоснабжения, газораспределения, магистральные газопроводы подземного заложения, объекты транспортировки природного и сжиженного углеводородного газа .

Особенности:

Рабочая среда: природный газ, сжиженные углеводородные газы (СУГ), неагрессивные газообразные среды
Корпус из углеродистой стали 20 с усиленным защитным покрытием желтого цвета
Герметичность класса «А» по ГОСТ 9544-2015 — без утечек
Сертификация в системе «ГАЗСЕРТ» — полный комплект разрешительной документации
Диапазон DN: от 50 до 600 мм, давление PN до 16-25 бар
Температура эксплуатации: от -60°C до +200°C в зависимости от исполнения
Срок службы — не менее 40 лет, ресурс — 10 000 циклов
Управление: Т-ключ, редуктор, электропривод, пневмопривод

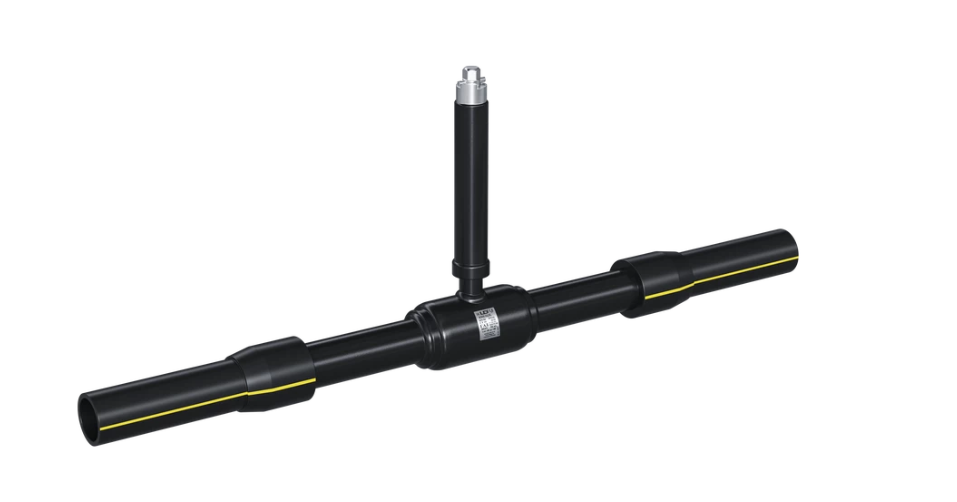

2. Краны LD для газа под ПЭ патрубки

Специализированная модификация газовых кранов с присоединением под полиэтиленовые патрубки КШ.Ц.ПЭ.GAS .

Где применяются: Газопроводы из полиэтиленовых труб ПЭ-100 ГАЗ SDR 11, подземная прокладка газовых сетей .

Особенности:

Присоединение — патрубки из полиэтилена ПЭ-100 ГАЗ SDR 11 для сварки с ПЭ трубой
Полнопроходное исполнение — максимальная пропускная способность
Диапазон DN: от 50 до 600 мм
Высота шпинделя (Н) указывается при заказе и может достигать 1500 мм и более
Корпус цельносварной, усиленное антикоррозионное покрытие весьма усиленного типа (ВУС)
Герметичность класса «А» по ГОСТ 9544

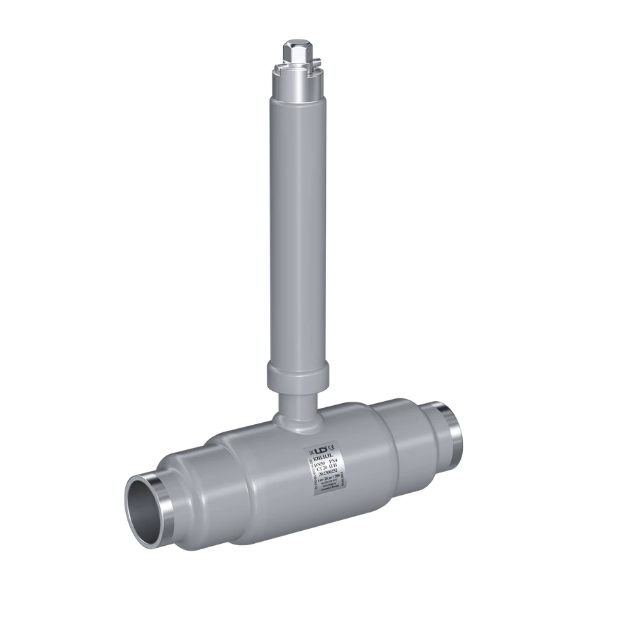

3. Краны LD для жидкости с удлиненным шпинделем

Шаровые краны серии КШ.Ц.П для жидких сред с удлиненным шпинделем, предназначенные для подземной установки в системах водоснабжения и теплоснабжения .

Где применяются: Системы тепловодоснабжения, технологические трубопроводы, агрегаты, объекты ЖКХ .

Особенности:

Рабочая среда: вода, техническая вода, промышленная вода, нефтепродукты, неагрессивные жидкости
Материал корпуса: сталь 20 (исполнение 02) или сталь 09Г2С (хладостойкое исполнение Energy)
Присоединение под приварку или фланцевое
Диапазон DN: от 25 до 800 мм, давление PN до 25-40 бар
Стандартнопроходное или полнопроходное исполнение
Температура рабочей среды: от -60°C до +200°C
Управление: Т-ключ, редуктор (для кранов DN 200 и выше — в комплекте), электропривод, пневмопривод
Гарантия производителя — 60 месяцев

Краны LD для подземной установки

Основные виды кранов LD с удлиненным шпинделем:

1. Краны LD для газа с удлиненным шпинделем

2. Краны LD для газа под ПЭ патрубки

3. Краны LD для жидкости с удлиненным шпинделем
