Комбинированные горелки Elco Vectron VGL5

Комбинированные моноблочные наддувные горелки VGL 05 предназначены для установки на отопительные котлы, сушильные камеры, другие теплогенераторы средней топочной мощности. Работают поочередно на природном газе или на дизельном топливе. Комбинированные газо-дизельные горелки elco VGL05 выпускаются в двух вариантах исполнения VGL05.700 Duo plus и VGL05.1000 Duo plus и отличаются друг от друга размером газовой рампой, длинной пламенной головы, рабочим давлением газа и соответственно диапазоном мощности. Плавно-двухступенчатый тип регулирования, с пневматическим регулированием мощности на природном газе и трехступенчатым типом регулирования на дизельном топливе позволяет использовать горелочные устройства Elco VGL05 практически на любых объектах. Корпус комбинированной моноблочной горелки Элко VGL05 изготавливается из прочного алюминиевого сплава. Съемный защитный кожух изготовлен из высокопрочного жароустойчивого и шум поглощающего пластика, что позволило снизить уровень шума ниже предельных, предусмотренных нормативами, значений при работе горелочного устройства. Комплектующие детали комбинированных газ-дизельных горелок Elco VGL05 поставляются известными европейскими производителями, занимающими первые позиции в данном сегменте рынка, что говорит о надежности устройства.

Цена: По запросу

Горелки VGL05.700 DP, VGL05.1000 DP являются моноблочными комбинированными газодизельными устройствами с плавно-двухступенчатым с пневматическим регулированием мощности на природном газе и трехступенчатым регулированием мощности на дизельном топливе, работающими в полностью автоматическом режиме. Конструкция пламенной головы горелки обеспечивает качественного сжигание топлива с низким выделением окислов азота в исходящих дымовых газах. Горелки Elco VGL05 имеют сертификация по классу 3, в соответствии со стандартом EN 676 и EN 267, а также другим Европейским директивам, подтверждающие самые низкие значения по выделению загрязняющих веществ в атмосферу и удовлетворяет государственным нормативным актам в области охраны окружающей среды: AT: KFA 1995, FAV 1997; CH: LRV 2005; DE: 1.BImSChV.
В зависимости от геометрических параметров топочной камеры, нагрузки котла и системы сгорания (трехконтурный котел, котел с замкнутой топочной камерой) значения выделения загрязняющих веществ могут быть различными. Для получения гарантированных значений следует соблюдать надлежащие условия по измерительным приборам, по полям допуска и по влажности.

Комплектация горелки и состав оборудования в поставке

Для сохранности груза в процессе хранения и транспортировки, комбинированные газодизельные горелки elco VGL05 упакованы в три картонные коробки. В упаковках находятся следующие элементы:

  • корпус горелки
  • элементы крепления к котлу
  • пакет с технической документацией
  • голова сгорания
  • компактная газовая рампа с газовым фильтром

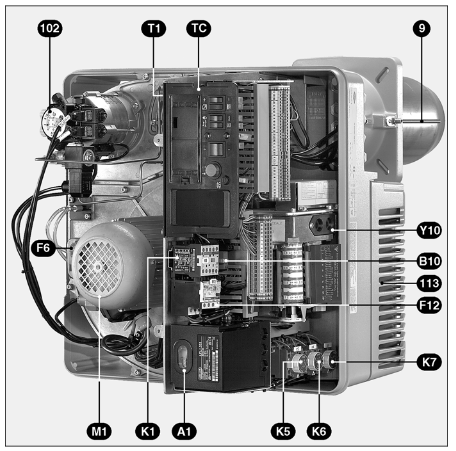

Условные обозначения


A1
Блок управления и безопасности
TC
Пульт управления
B10
Точка измерения (мкА, постоянный ток)
T1
Трансформатор розжига
F6
Воздушный регулятор
Y10
Сервопривод
F12
Реле перезагрузки / выключатель
9
Сопло горелки
K1 Выключатель двигателя вентилятора
15 Кожух
K5-K6-K7
Замедляющее реле
102 Двигатель / насос
 M1 Двигатель вентилятора
103 Воздушная камера
SA1
Индикация на блоке управления и безопасности



Компоненты Размеры упаковки (мм) Вес брутто
кг
 ширина длина  высота
Корпус горелки  VGL 05.700 DP 600 800  850  70
VGL 05.1000 DP  600  800  850  70
Пламенная голова  KN  470  760  280  9
KL  470  910  280  11
 KM  470  910  280  11
Газовая рампа  s65-DN65  600  790  500  30
 s2"-Rp2"  600  790  500  18
 d1"1/2-Rp2"  550  670  380  14
d1"1/4-Rp2"  400  600  240  11
 d3/4"-Rp1"  400  600  240  8
