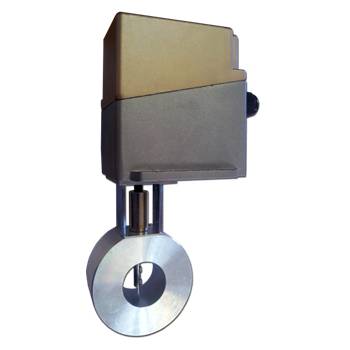

ЗГП, заслонка газовая с электроприводом

Предназначен для плавного регулирования расхода газа в системах газоснабжения отопительного оборудования (котлов) и других

газопотребляющих установках.

Управляются через:

  • Трёхпозиционный шаговый сигнал (стандартное исполнение),
  • Ручное управление – кнопками больше/меньше.

Имеет внешний индикатор, реостатный и токовый датчики положения, сигнализацию конечного положения.

Монтажное положение – произвольно.

Исполнительный механизм поворачивает заслонку от 0° до 90°. При помощи двухпотенциально свободных выключателей могут управляться внешние приборы, проверяться промежуточное положение. Потенциометр или датчик тока даёт возможность контроля промежуточных положений исполнительного механизма.

Цена: По запросу

Основные технические характеристики


Диапазон диаметров условного прохода Dу, мм 32, 50, 65, 80, 100, 125, 150
Угол открытия заслонки, град 0-90
Степень защиты IР 54
Габаритные размеры (в зависимости от исполнения) LxB, мм
min
360х175
Напряжение питания 220В; 50 Гц
Продолжительность включения, % 100%
Контактная нагрузка включающих кулачков от 60 до 250 В, 50/60 Гц,
макс. 2 A (омическая нагрузка)
Рабочая температура, °C от -30 до +70
Давление max,кПа 100
Крутящий момент, Nm 6
Время поворота, с до 60
Масса, кг 5,5
